راهنمای جامع کارخانه و کارگاه ساخت تانکرهای صنعتی
بازار مخازن فلزی در ایران و منطقه، بهخصوص در حوزههای نفت و گاز و پتروشیمی، همیشه پرتقاضا بوده است. از مخازن ذخیره و فرآیندی گرفته تا تانکرهای حامل نفت و مخازن تحت فشار یا اتمسفریک، همه به یک خط تولید دقیق و استاندارد نیاز دارند. اگر شما مالک یا در مسیر راهاندازی کارخانه تولیدی ساخت مخازن فلزی هستید یا قصد دارید یک کارگاه تولیدی ساخت تانکر حامل نفت را توسعه دهید، باید بدانید موفقیت فقط به جوشکاری ختم نمیشود؛ بلکه در یک زنجیره مهندسیشده از طراحی، انتخاب متریال، برش و نورد، مونتاژ، جوشکاری، کنترل کیفیت و تست نهایی شکل میگیرد.
در این مقاله، «خط تولید مخزن فلزی از طراحی تا تست نهایی» را مرحلهبهمرحله و کاربردی توضیح میدهیم. همچنین نقش تجهیزات کلیدی مثل دستگاه برش لیزر فایبر (ابعاد ۲×۶، ۲×۱۲، ۲×۲۴) با قابلیت هد BEVEL و نیز دستگاههای نورد ورق برای نورد ورقهای ضخیم را بررسی میکنیم—بهویژه برای پروژههایی که با ضخامتهای بالاتر و استانداردهای سختگیرانه سروکار دارند.
چرا طراحی خط تولید مخزن فلزی اهمیت دارد؟
یک خط تولید حرفهای، سه خروجی اصلی میسازد:
- کیفیت قابل تکرار (Repeatability)
- کاهش دوبارهکاری و ضایعات
- افزایش سرعت تحویل و سوددهی
این موضوع در پروژههای کارگاه تولیدی مخازن نفت و گاز و پتروشیمی حیاتیتر است؛ چون کوچکترین خطا در متریال، جوش یا تست، میتواند باعث رد شدن کل مخزن در بازرسی شود.
نقشه راه خط تولید مخزن فلزی
برای اینکه تصویر کلی داشته باشید، مراحل استاندارد تولید مخزن فلزی معمولاً اینگونه است:
- دریافت نیاز مشتری + مشخصات فنی
- طراحی مهندسی (Drawing / Calculation / BOM)
- خرید متریال + کنترل ورودی
- آمادهسازی ورق و قطعات: برش، سوراخکاری، پخزنی
- نورد ورق برای ساخت بدنه و عدسیها (در صورت نیاز)
- مونتاژ اولیه و فیکسچرینگ
- جوشکاری مرحلهای + کنترلهای بینفرایندی
- نصب نازلها، پایهها، ساپورتها، منهول و متعلقات
- تمیزکاری، آمادهسازی سطح، سندبلاست و رنگ
- تستهای نهایی (NDT، هیدروتست، وکیوم، نشتی، …)
- بستهبندی، مارکینگ، مستندات و تحویل
بخش ۱: طراحی و مهندسی مخزن فلزی
۱) تعیین نوع مخزن
ابتدا باید مشخص شود مخزن از چه نوعی است:
- مخزن اتمسفریک ذخیره (Storage Tank)
- مخزن فرآیندی
- تانکر حمل (Tanker / Trailer Tank)
- مخزن تحت فشار (اگرچه تجهیزات و استانداردهای متفاوتی دارد)
برای کارگاه تولیدی ساخت تانکر حامل نفت، طراحی باید علاوه بر مقاومت مکانیکی، روی ایمنی حمل، بافلها (Baffle)، اتصالات، شاسی و استانداردهای حمل تمرکز داشته باشد.
۲) استانداردها و مدارک مهندسی
در پروژههای صنعتی، معمولاً به این مدارک نیاز دارید:
- نقشههای ساخت (Fabrication Drawings)
- لیست متریال (BOM)
- دستورالعمل جوشکاری (WPS) و تاییدیهها
- برنامه کنترل کیفیت (ITP)
- دفترچه تست و بازرسی
بخش ۲: تامین متریال و کنترل ورودی
برای کارخانه تولیدی ساخت مخازن فلزی، کنترل ورودی متریال یکی از عوامل اصلی کاهش ریسک است.
متریالهای رایج
- ورقهای کربن استیل (مثل ST37 / A36 و گریدهای صنعتی)
- ورقهای آلیاژی یا مقاومتر (بسته به پروژه)
- در پروژههای خاص: استنلس استیل
کنترلهای ورودی پیشنهادی
- تطبیق گرید و Heat Number با مدارک
- ضخامتسنجی
- کنترل تابیدگی/صاف بودن ورق
- بررسی زنگزدگی و عیوب سطحی
بخش ۳: آمادهسازی قطعات با برش دقیق (نقطه طلایی کیفیت)
در تولید مخزن، کیفیت جوش و مونتاژ تا حد زیادی به کیفیت برش و آمادهسازی لبهها وابسته است. اینجا برش لیزر فایبر میتواند مزیت رقابتی شما باشد.
دستگاه برش لیزر فایبر در ساخت مخزن
ابعاد رایج و کاربردی میز برش:
- لیزر فایبر ۲×۶ متر: مناسب قطعات عمومی، نازل پلیتها، ورقهای رایج
- لیزر فایبر ۲×۱۲ متر: مناسب قطعات بزرگتر، کاهش پرت، سرعت بالاتر
- لیزر فایبر ۲×۲۴ متر: مناسب پروژههای سنگین، قطعات طولانی و تولید پیوسته
قابلیت کلیدی: هد BEVEL
در ساخت مخزن، بسیاری از اتصالات نیاز به پخزنی استاندارد دارند (V / Y / K). با هد BEVEL شما میتوانید:
- پخزنی را همزمان با برش انجام دهید
- زمان آمادهسازی قبل از جوش را کاهش دهید
- کیفیت و یکنواختی لبه جوش را بالا ببرید
- وابستگی به عملیات دستی (سنگزنی و پخزنی دستی) را کم کنید
برش ضخامتهای بالا (۱۵ تا ۸۰ میلیمتر)
در پروژههای نفت، گاز و پتروشیمی، قطعاتی مثل:
- بیسپلیتها
- رینگها
- صفحات تقویتی
- فلنجها و قطعات سازهای
میتوانند ضخامتهای بالاتری داشته باشند. در بسیاری از خطوط صنعتی، توانایی برش در بازه ۱۵ تا ۸۰ میلیمتر (بسته به توان دستگاه، متریال و کیفیت مورد انتظار) یک امتیاز ویژه محسوب میشود.
نکته مهم: برای ضخامتهای بالا، انتخاب توان مناسب لیزر، سیستم گاز کمکی و کیفیت هد اهمیت حیاتی دارد.

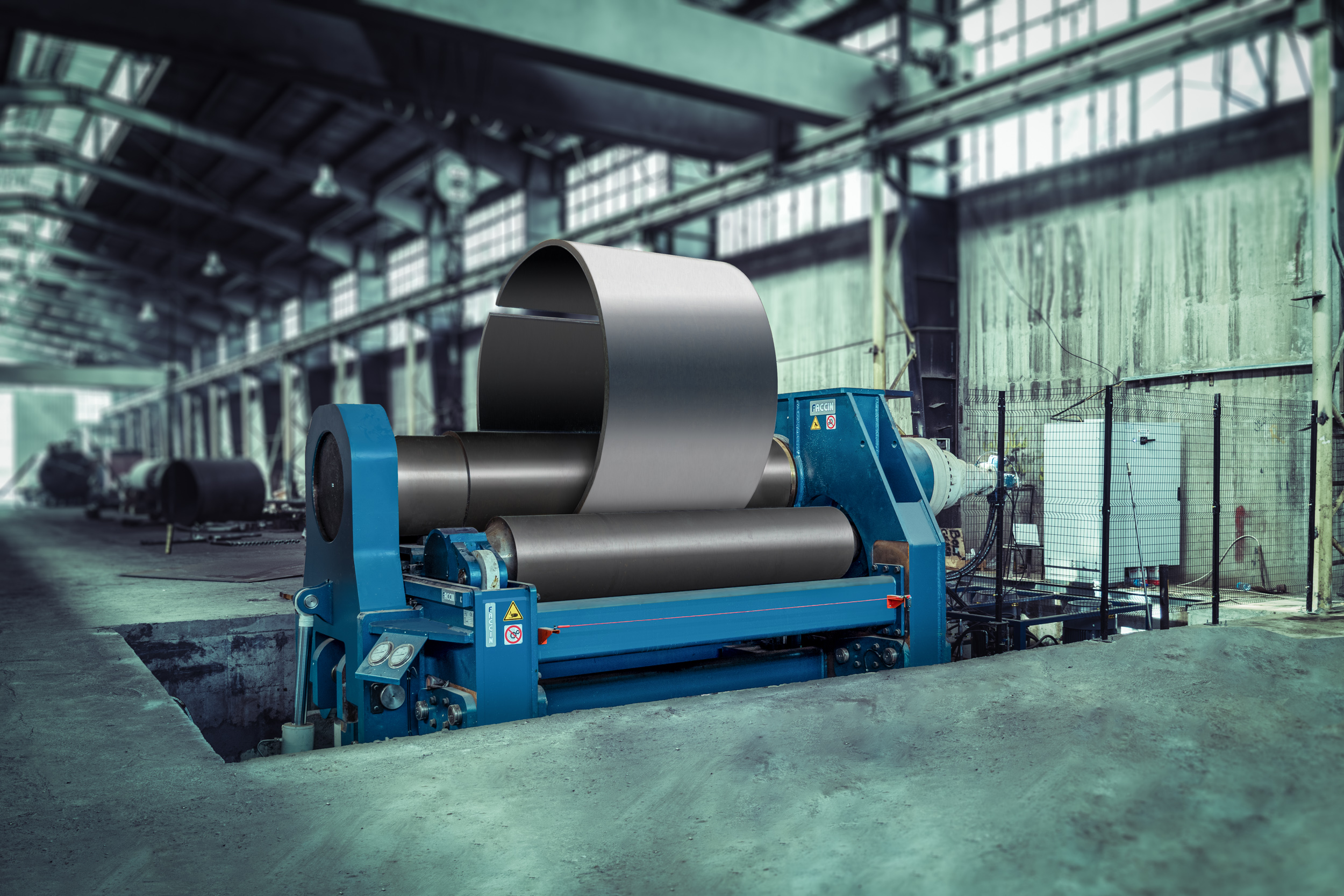

بخش ۴: دستگاه نورد ورق و نقش آن در ساخت بدنه مخزن
بعد از برش ورقها، نوبت به شکلدهی میرسد. در ساخت بدنه مخزن، اصلیترین دستگاه شکلدهی، دستگاه نورد ورق است.
نورد ورق چیست؟
نورد ورق (Plate Rolling) فرآیندی است که طی آن ورق فلزی تحت فشار غلتکها، به شکل استوانه یا مخروط در میآید تا بدنه مخزن ساخته شود.
انواع دستگاه نورد ورق
- نورد ۳ غلطک (Three-Roll)
- نورد ۴ غلطک (Four-Roll)
در خطوط حرفهای مخزنسازی، نورد ۴ غلطک به دلیل کنترل دقیقتر و سرعت مونتاژ بهتر، محبوبتر است.
نورد ورقهای ضخیم (ضخامت بالا)
یکی از مزایای کلیدی دستگاه نورد در خط تولید مخزن این است که میتواند نورد ورقهای ضخامت بالا را انجام دهد. در مخازن نفت و گاز و پتروشیمی، بدنه یا رینگها ممکن است ضخیمتر باشند و دستگاه نورد باید توان:
- شکلدهی یکنواخت
- کنترل حداقل بیضی شدن
- حفظ کیفیت لبهها برای جوش
را داشته باشد.
نکته اجرایی مهم در نورد ورق ضخیم
در ورقهای ضخیم، اگر لبهها درست آماده نشده باشند (پخ استاندارد یا لبه تمیز)، در مرحله جوشکاری مشکل ایجاد میشود. اینجاست که ترکیب:
برش لیزر فایبر + هد BEVEL + نورد ورق ضخیم
یک خط تولید بسیار قدرتمند میسازد.
بخش ۵: مونتاژ، فیکسچر و جوشکاری مرحلهای
۱) مونتاژ بدنه و رینگها
پس از نورد، ورقها به شکل رینگ در میآیند و باید:
- فیتآپ دقیق انجام شود
- فاصله ریشه جوش کنترل شود
- تابیدگی کاهش پیدا کند
۲) جوشکاری (Welding)
روشهای رایج:
- MIG/MAG
- SAW (زیرپودری) برای جوشهای طولی و محیطی سنگین
- TIG در موارد خاص و ظریف
کلید کیفیت جوش:
کیفیت برش و پخزنی، کنترل فیتآپ، پارامترهای جوش و بازرسی بینفرایندی.
بخش ۶: نصب نازلها، منهول، ساپورتها و تجهیزات جانبی
در یک کارگاه تولیدی مخازن نفت و گاز و پتروشیمی معمولاً قطعات زیر اضافه میشوند:
- نازلها و فلنجها
- منهول (Manhole)
- رینگهای تقویتی
- پایهها، ساپورتها، لدر و پلتفرم
- بافل و تجهیزات داخلی (برای تانکرهای حمل)
بخش ۷: آمادهسازی سطح، رنگ و پوشش
پس از تکمیل ساخت:
- تمیزکاری و سنگزنی
- شاتبلاست یا سندبلاست
- اعمال پرایمر و پوشش نهایی (اپوکسی/پلییورتان و…)
- کنترل ضخامت رنگ (DFT)
در مخازن نفت و گاز، کیفیت پوشش به اندازه جوش اهمیت دارد، چون خوردگی دشمن شماره یک مخزن است.
بخش ۸: تستهای نهایی و کنترل کیفیت (از NDT تا هیدروتست)
تستها و بازرسیهای رایج
- VT (بازرسی چشمی جوش)
- MT/PT برای ترکهای سطحی
- UT/RT برای عیوب داخلی (بسته به پروژه)
- Hydro Test (هیدروتست) برای بررسی نشتی و استحکام
- تست وکیوم یا نشتی در برخی اتصالات
- کنترل ابعادی و تلرانسها
برای یک کارخانه تولیدی ساخت مخازن فلزی، داشتن یک سیستم QC مستند، باعث میشود پروژههای بزرگتری بگیرید و برندتان معتبرتر شود.
| با افتخار، تفاهمنامه همکاری میان شرکت مگا ماشین و انجمن تولیدکنندگان و صادرکنندگان سازههای فولادی ایران به امضا رسید. آغاز مسیری مشترک برای ساختن آیندهای قویتر، هوشمندتر و ماندگارتر در صنعت سازههای فولادی. این روایت کوتاه را در کلیپ پیشرو ببینید. |
وام دانش بنیان
یکی از مزیتهای مهم برای راهاندازی یا توسعه کارگاههای صنعتی، استفاده از وام شرکتهای دانشبنیان است. در این مدل حمایتی، تا ۷۰٪ از هزینه تجهیزات و ماشینآلات صنعتی از طریق تسهیلات دانشبنیان تأمین میشود و نکته بسیار مهم این است که بازپرداخت وام پس از راهاندازی کارخانه و شروع بهرهبرداری آغاز میگردد. این موضوع باعث میشود فشار مالی اولیه به حداقل برسد و سرمایهگذار بتواند با خیال راحت، تجهیزات کلیدی مانند دستگاه برش لیزر فایبر، هد BEVEL، یا دستگاههای نورد ورق را تهیه کند. در عمل، با درآمد حاصل از تولید، بازپرداخت اقساط انجام میشود و بهراحتی میتوان هزینه دستگاهها را بدون ایجاد اختلال در جریان نقدینگی کارخانه پوشش داد؛ به همین دلیل، وام دانشبنیان یکی از بهترین مسیرها برای شروع یا ارتقای خطوط تولید صنعتی محسوب میشود.
خلاصه نکات کلیدی
- «خط تولید مخزن فلزی از طراحی تا تست نهایی» یک زنجیره مهندسی است، نه فقط جوشکاری.
- کارخانه تولیدی ساخت مخازن فلزی باید روی طراحی، متریال، QC و تجهیزات تمرکز کند.
- برش لیزر فایبر در ابعاد ۲×۶، ۲×۱۲، ۲×۲۴ باعث دقت و سرعت بالا میشود.
- هد BEVEL پخزنی استاندارد را همزمان با برش انجام میدهد و کیفیت جوش را بالا میبرد.
- توان برش ضخامتهای ۱۵ تا ۸۰ میلیمتر برای پروژههای سنگین نفت و گاز مزیت رقابتی است.
- دستگاه نورد ورق ستون اصلی شکلدهی بدنه مخزن است و برای نورد ورق ضخیم ضروری است.
- تستهای نهایی (NDT، هیدروتست) تعیینکننده تایید یا رد پروژه هستند.
سوالات متداول (FAQ)
۱) برای راهاندازی خط تولید مخزن فلزی چه دستگاههایی ضروری است؟
حداقل به تجهیزات برش، نورد، جوشکاری، جرثقیل سقفی و کنترل کیفیت نیاز دارید. برای حرفهای شدن، لیزر فایبر با هد BEVEL و نورد ورق ضخیم بسیار کلیدیاند.
۲) چرا هد BEVEL در مخزنسازی مهم است؟
چون بسیاری از جوشها نیاز به پخ استاندارد دارند. هد BEVEL پخزنی را دقیق و یکنواخت انجام میدهد و زمان آمادهسازی را کم میکند.
۳) آیا لیزر فایبر میتواند ورقهای ضخیم را ببرد؟
در خطوط صنعتی، برش ضخامتهای ۱۵ تا ۸۰ میلیمتر (بسته به توان و شرایط) امکانپذیر است و برای بیسپلیتها و صفحات تقویتی کاربرد دارد.
۴) نورد ۳ غلطک بهتر است یا ۴ غلطک؟
برای کنترل بهتر و سرعت مونتاژ بیشتر، معمولاً نورد ۴ غلطک گزینه حرفهایتری است؛ ولی انتخاب نهایی به ظرفیت و بودجه شما بستگی دارد.
۵) مهمترین تست نهایی مخازن چیست؟
برای بسیاری از مخازن، هیدروتست و تستهای NDT (مثل UT/RT) حیاتی هستند و بدون قبولی در این تستها، تحویل پروژه ممکن نیست.
۶) برای گرفتن پروژههای نفت و گاز چه چیزی مهمتر است؟
سه چیز: مستندات QC، تجهیزات مناسب، و تجربه اجرایی. داشتن خط تولید استاندارد و تستهای معتبر اعتماد کارفرما را جلب میکند.
نتیجهگیری
اگر هدف شما راهاندازی یا توسعه یک کارگاه تولیدی ساخت تانکر حامل نفت یا کارگاه تولیدی مخازن نفت و گاز و پتروشیمی است، باید خط تولید را مثل یک سیستم مهندسی طراحی کنید. از طراحی و انتخاب متریال تا برش دقیق، نورد ورقهای ضخیم، جوشکاری استاندارد و در نهایت تستهای سختگیرانه—همه حلقههای زنجیر کیفیت هستند.
در این مسیر، ترکیب دستگاه برش لیزر فایبر در ابعاد ۲×۶، ۲×۱۲، ۲×۲۴ با قابلیت هد BEVEL و توان برش ضخامتهای ۱۵ تا ۸۰ میلیمتر به شما کمک میکند سرعت تولید، دقت مونتاژ و کیفیت جوش را چند پله ارتقا دهید. همچنین دستگاههای نورد ورق برای نورد ورقهای ضخیم پایهی اصلی ساخت بدنه مخزن هستند و انتخاب درست آنها، بهرهوری خط را تعیین میکند.
