دستگاه پرس برک (خم برک CNC) 1.5 تا 6 متری

دستگاه پرس برک CNC چیست؟

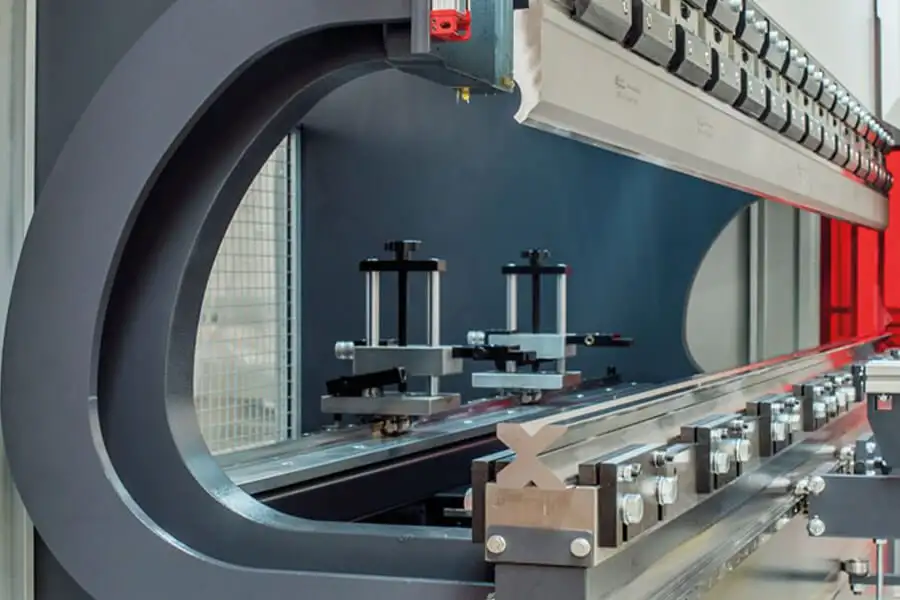

پرس برک (خم برک CNC) ماشینی است که برای خم کردن ورق فلزی یا صفحه فلزی، استفاده می‌شود. این دستگاه با بستن قطعه کار بین سنبه بالا و قالب پایینی، خم‌های از پیش تعیین‌شده را تشکیل می‌دهد؛ آن هم به شیوه اتوماتیک. به طور معمول، دو قاب C شکل کناره های پرس بریک را تشکیل می دهند که به یک میز در پایین و روی یک تیر متحرک در بالا متصل می شوند. ابزار پایینی روی میز و ابزار بالایی روی تیر بالایی نصب شده است.

نگاهی به تاریخچه “دستگاه خم بریک”

در گذشته نام این دستگاه در اصل “بریک” بود و رفته رفته با عنوان برک در میان عموم شناخته شد. اولین نوع این دستگاه در سال ۱۸۸۲ به ثبت رسیده است. خم برک برای اولین بار از چدن سفارشی متصل به قطعات بلوط ساخته شده بود و از یک صفحه دستی استفاده می‌کرد، که باعث می‌شد ورق‌های فلزی در یک خط صاف خم شوند. امروزه با پیشرفت سریع صنعت فلزات، این دستگاه ها به ماشین‌های بسیار پیشرفته با سیستم‌های هیدرولیک و فناوری کامپیوتری CNC تبدیل شده اند .

مقاله پیشنهادی : اگر قصد رفع عیوب و مشکلات دستگاه را دارید حتما مقاله تعمیرات پرس برک | تعمیر خم کن اتومات cnc [0 تا 100] را مطالعه فرمائید.

دستگاه خم کن ورق برک چگونه کار می‌کند؟

دستگاه خم کن ورق برک با استفاده از سنبه و ماتریس کار می‌کنند که در زوایای از پیش تعیین شده برای خم کردن فلزات مختلف با ضخامت های گوناگون آن هم به اشکال و اندازه‌های مختلف تنظیم می‌شوند. اصل اساسی شکل گیری این دستگاه بر نیرویی است که به عنوان تناژ شناخته می‌شود. این مقدار، کل فشاری را که می‌توان توسط پانچ در طول یک خم وارد کرد، تعیین می‌کند.  هر چه تناژ بیشتر باشد، مواد قابل خم شدن ضخیم تر است و بالعکس .همراه با تناژ، طول خمشی نیز وجود دارد که حداکثر طول ورق فلزی است که می‌توان خم کرد.

به عنوان مثال، اگر دستگاهی با طول خمش ۳۵ سانتی متر دارید، ورق فلزی که در آن بکار می‌برید باید کمتر از ۳۵ سانتی متر طول داشته باشد. بسته به کاربرد ، اندازه و ضخامت مواد، پرس برک های مختلفی با تناژها و طول خمش‌های متفاوت وجود دارد. در واقع، این عوامل مهم هستند، زیرا به تعیین حد بار پرس برک کمک می‌کنند ، حدی که بر حسب تن در هر متر محاسبه می‌شود.

حتما بخوانید: مشاهده و فروش انواع قالب، سنبه ماتریس و قطعات دستگاه پرس برک

انواع دستگاه پرس برک :

دستگاه خم ورق بریک را می توان با پارامترهای اساسی، مانند نیرو یا تناژ و طول کار توصیف کرد. پارامترهای اضافی شامل طول ضربه، فاصله بین قاب های بالایی یا محفظه های جانبی، فاصله تا گیج پشتی و ارتفاع کار است. تیر بالایی معمولاً با سرعتی بین 1 تا 15 میلی متر بر ثانیه کار می کند.

انواع دستگاه خم برک بر اساس نیروی خمشی :

• برک پرس مکانیکی
• برک پرس پنوماتیکی
• برک پرس هیدرولیک
• برک پرس سروو الکتریک

انواع دستگاه خم برک CNC براساس عملیات :

• برک فشاری دستی
• برک پرس هیدرولیک
• برک پرس CNC

پرس برک دستی

این نوع که به نوع خمکن دستی یا خم کن ورق معمولی نیز معروف هستند، رایج ترین نوع در بازار ایران هستند. پرس‌های دستی به نیروی انسانی نیاز دارند که ابعاد و زاویه خمش را در هر برش به صورت دستی تنظیم کند و بهترین استفاده را برای تولید انبوه با استفاده از اندازه ها و زوایای خمشی تنظیم کند.

پرس برک هیدرولیک  PLC

این دستگاه ها از دو سیلندر هیدرولیک استفاده می‌کنند که امکان کنترل بیشتر را فراهم می‌کند. این دستگاه‌ اغلب بر اساس حرکاتشان طبقه بندی می‌شوند، بالا یا پایین.

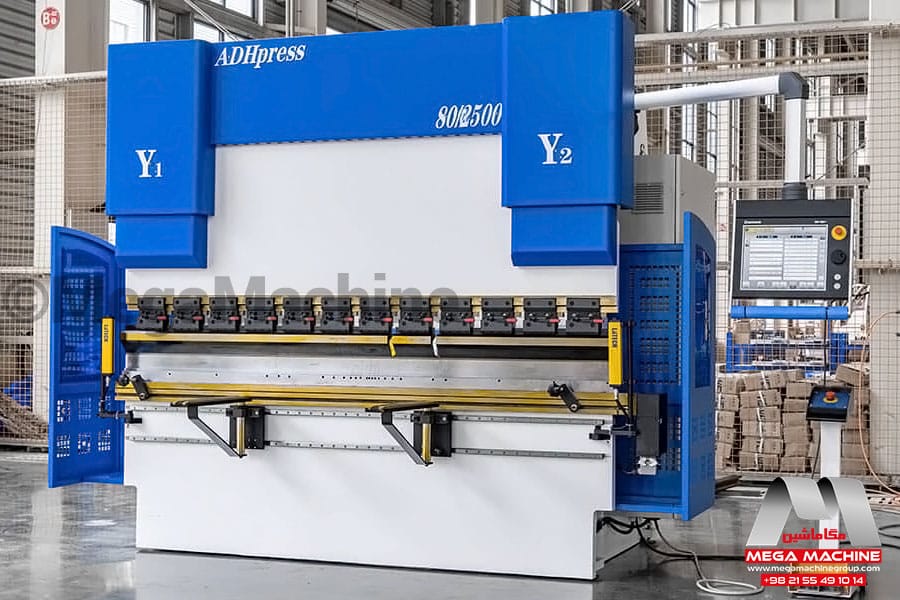

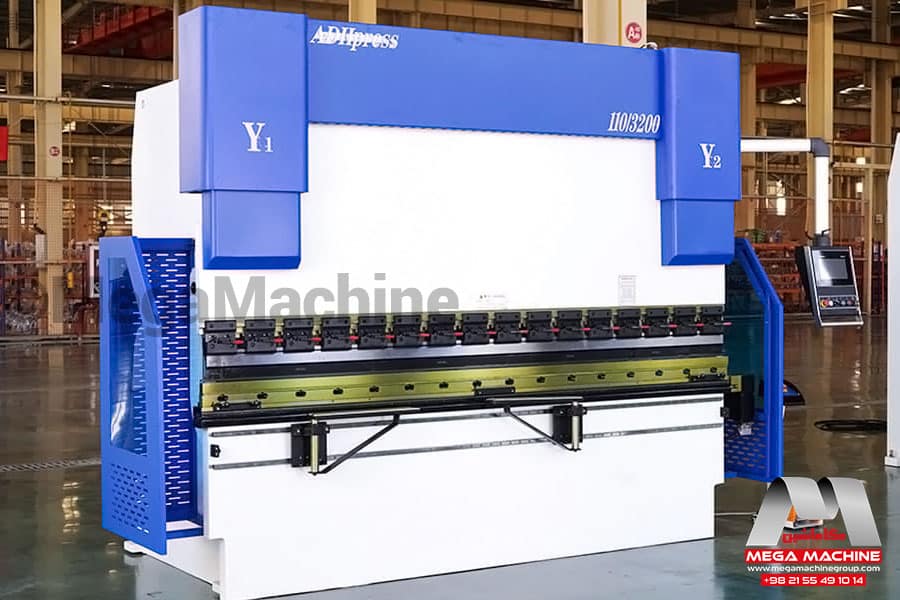

پرس برک نوع CNC

با استفاده از فناوری کامپیوتری برای کنترل دقت و افزایش کارایی، بالاترین دقت و توانایی سفارشی سازی را دارد. هنگام استفاده از پرس برک  سی ان سی ، داده‌هایی مانند زاویه خمش، ضخامت ورق، عرض و درجه خم توسط یک اپراتور آموزش دیده وارد یک کنترلر می‌شود و دستگاه به راحتی بقیه کارها را کنترل می‌کند

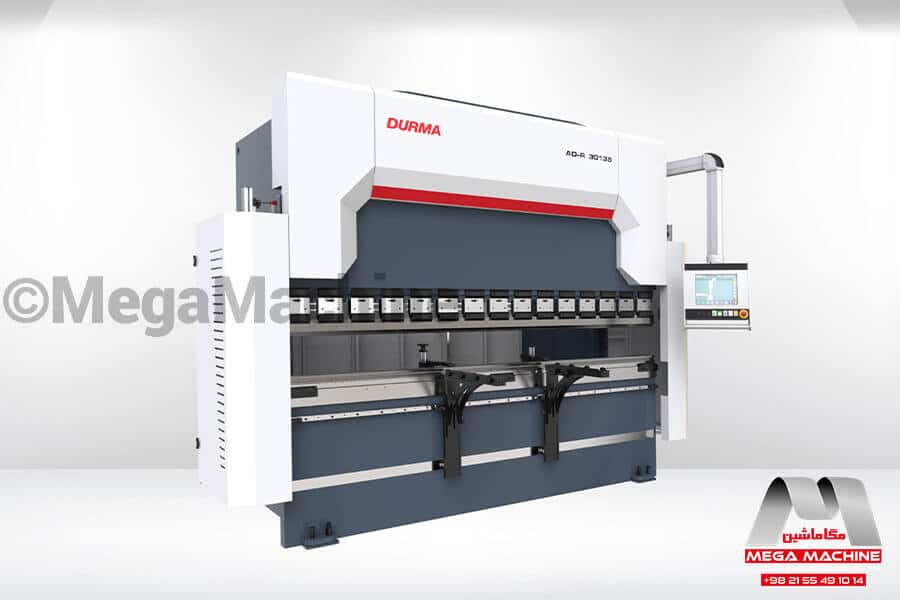

پرس برک ساخت ترکیه

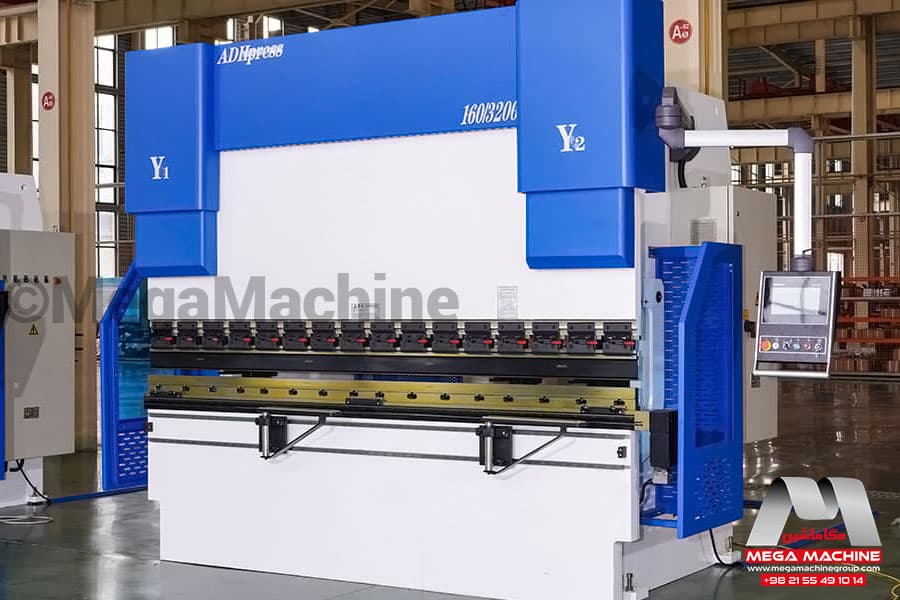

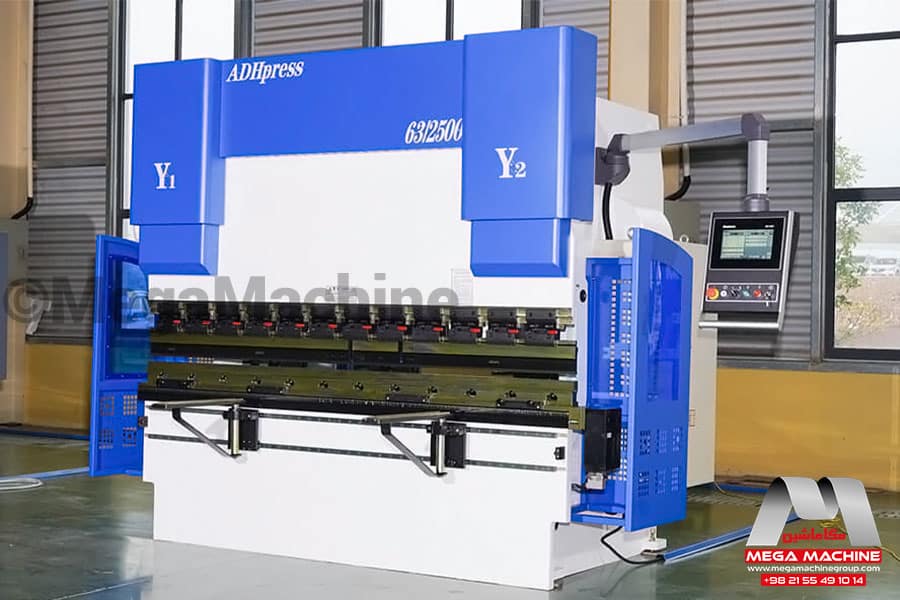

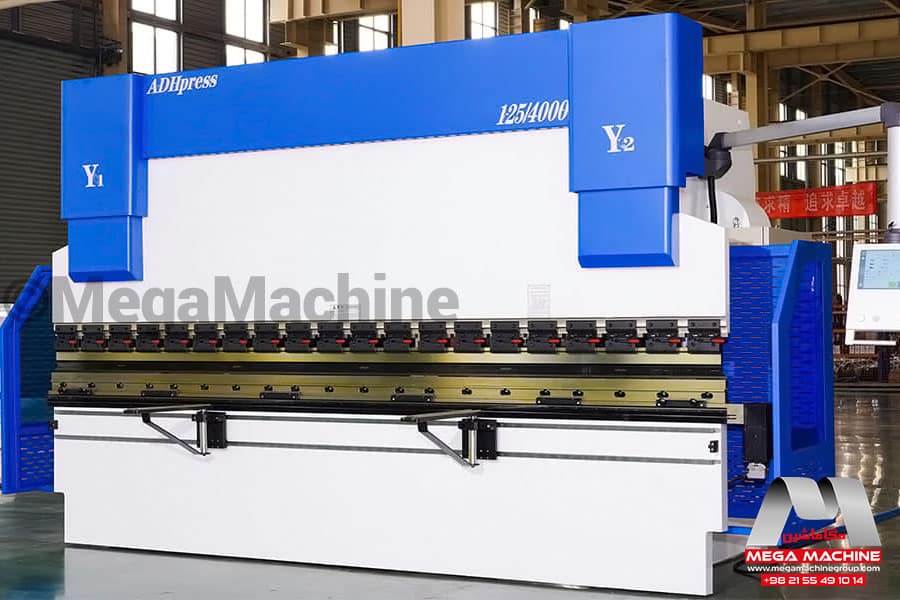

این دستگاه بصورت استاندارد ۳ محور Y1,Y2,X را توسط سیستم کنترل دستگاه کنترل می کنند. همچنین قابلیت ارتقاء دستگاه در جهت کنترل محورهای R1,Z1,Z2 نیز را دارا می باشد که در بعضی از خم های پیچیده مورد نیاز می باشد. سیستم کنترل دستگاه پرس برک ترکیه می توانند با برندهای  Sybelec,Esa,Delem ارائه می شوند که هرکدام از این کنترلرها مزیت های خاص خود از جمله شبیه سازی خم، انتخاب صحیح سمبه و ماتریس را دارا میباشند. همچنین جهت ارتقا کیفیت خم کاری و میزان پس زدگی فک پایین دستگاه از سیستم (Crownig) نیز استفاده می شود. پرس برک های CNC ساخت ترکیه به مشتریانی پیشنهاد می شود که دارای حجم کاری متوسط و بالایی می باشند و انتظار خم هایی با دقت و با کیفیت را دارند.

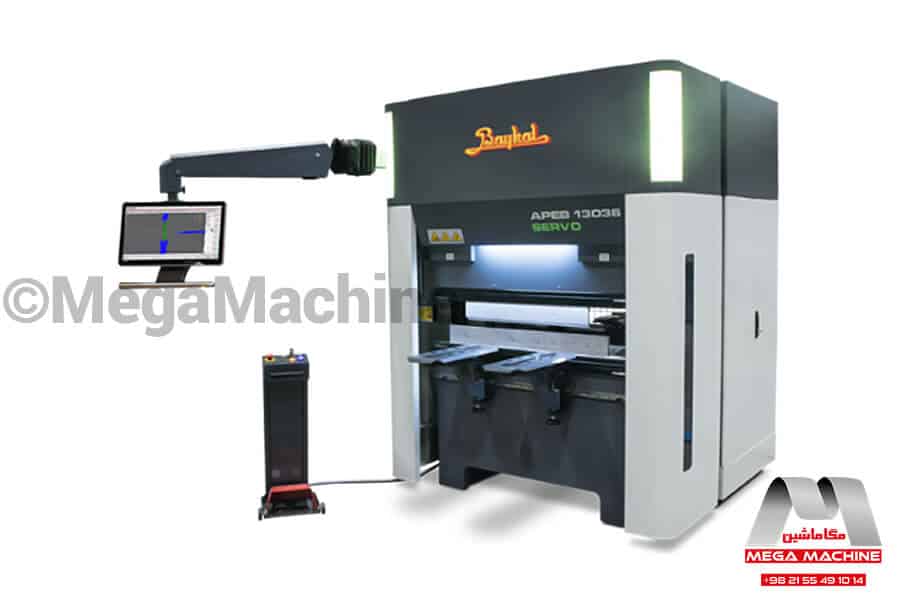

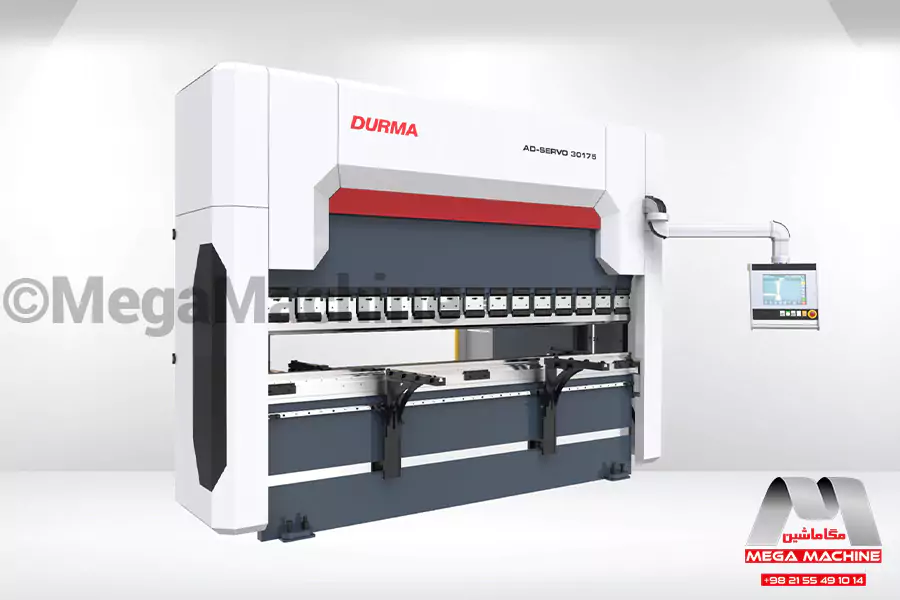

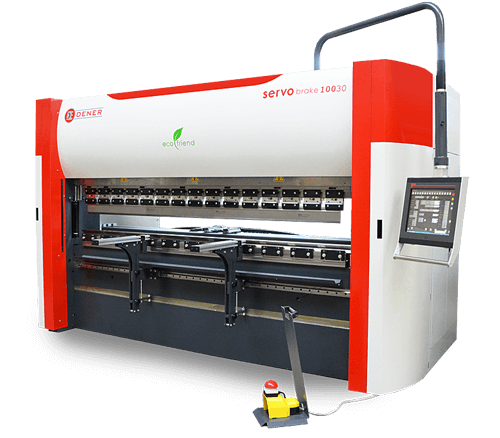

پرس برک برقی / سروو SERVO

  • 100درصد استفاده از برق – بدون روغن
  • تا 50 درصد کاهش مصرف انرژی
  • راندمان و دقت خم بالا نسبت به پرس برک هیدرولیک
  • تا 35 درصد افزایش سرعت نسبت به پرس برک های هیدرولیک
  • کاهش هزینه نگهداری
  • سازگار با محیط زیست
  • رابط کاربری آسان

ویژگی دستگاه های خم کن بریک

  • کورس بالا
  • سرعت کار بالا
  • راه اندازی آسان
  • عمق گپ بیشتر
  • کاربری بسیار ساده
  • قدرت خمکاری عالی
  • بسیار مقرون به صرفه
  • برنامه نویسی بسیار سریع
  • هماهنگ با سیستم کنترل سی ان سی
  • اندازه گیری زاویه خمکاری به صورت اتوماتیک
  • قابلیت اضافه کردن محور های x1,x2,r1,r2,z1,z2

اجزای اصلی دستگاه پرس برک CNC هیدرولیک

اجزای اصلی دستگاه پرس برک CNC هیدرولیک

کنترلر DELEM 66

  • حالت دو بعدی برنامه نویسی صفحه لمسی
  • تجسم 3 بعدی در شبیه سازی محصول
  • رزووشن بالا
  • مجموعه کامل برنامه های کاربردی ویندوز
  • قابلیت خواندن USB
  • دارای سنسور خمکاری و تصحیح برخورد

کنترلر ESA S 660

  • رزولوشن بالا و صفحه نمایشگر 3D لمسی
  • هارد با ظرفیت 20 گیگا بایت
  • رابط فیبر نوری
  • خروجی DXF از شکل ابزار
  • ترتیب خم اتوماتیک و کنترل برخورد
  • دسترسی از راه دور
  • ویندوز 7

کنترلر DELEM 69

  • صفحه لمسی 2 و 3 بعدی
  • تجسم سه بعدی در شبیه سازی محصول
  • رزولوشن بالا
  • مجموعه کامل برنامه های کاربردی ویندوز
  • قابلیت خواندن USB
  • دارای سنسور خمکاری و تصحیح برخورد

کنترلر CYBELEC MODEVA 15T

  • صفحه رنگی 15 اینچ
  • قابلیت شبیه سازی چندگانه
  • طراحی لمسی روی صفحه نمایش
  • انتقال اطلاعات بسیار ساده
  • لیست خم اتوماتیک

ویدیو پرس برک: نصب و راه اندازی دستگاه خم برک سی ان سی مشتریان

نمایش ویدیو درباره فیلم معرفی دستگاه خم کن ورق

فیلم معرفی خم برک CNC هیدرولیک ساخت ترکیه.

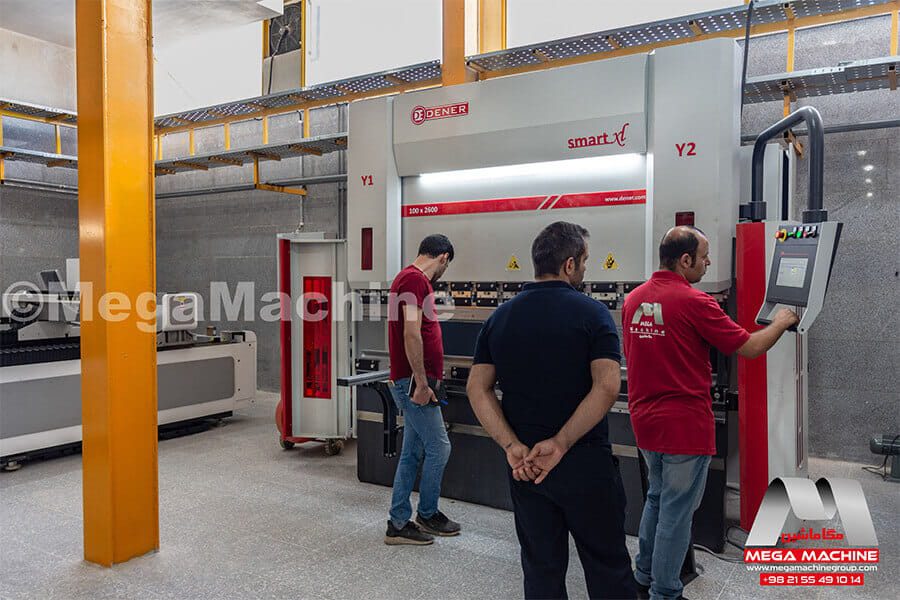

نمایش ویدیو درباره نصب و راه اندازی دستگاه پرس برک و برش لیزر CNC در شرکت تاش رادیاتور

نصب و راه اندازی دستگاه خم برک CNC در شرکت تاش رادیاتور.

نمایش ویدیو درباره فیلم دستگاه خم کن ورق برک

فیلم معرفی پرس برک برقی SERVO ساخت ترکیه.

برای دریافت ویدیوهای بیشتر از دستگاه های پرس برک مگاماشین روی دکمه زیر کلیک کنید

“خرید اقساطی پرس برک” یا همان “خم برک CNC”

خرید نقدی

مگا ماشین برای مشتریانی که “دستگاه پرس یرک” را به صورت نقدی خریداری می کنند، تخفیف های ویژه ای در نظر می گیرد. درصد تخفیف بسته به نوع دستگاه و هزینه آن متفاوت است و فرصتی برای چانه زدن! برای شما عزیزان فراهم خواهد کرد. جهت کسب اطلاعات بیشتر و میزان تخفیف و سایر مزایا با شماره های درج شده در بالای صفحه تماس حاصل فرمایید. همچنین می توانید اطلاعات شخصی و نوع دستگاه را از طریق فرم مشاوره در پایین صفحه مشخص کنید. کارشناسان مجموعه در اسرع وقت برای رسیدگی با شما تماس خواهند گرفت.

خرید اقساطی

مگا ماشین برای حمایت از تولید کنندگان داخلی “دستگاه خم کن برک سی ان سی” خود را به صورت اقساطی (چک) به فروش می‌رساند. مشتری گرامی در این روش شما درصدی از مبلغ کل پیش پرداخت را واریز کرده سپس الباقی مبلغ را به صورت چک و ماهیانه پرداخت می‌کنید. برای کسب اطلاعات بیشتر با شماره‌های درج شده در بالای صفحه تماس حاصل فرمایید. همچنین شما می‌توانید از طریق فرم مشاوره انتهای صفحه اطلاعات شخصی و نوع دستگاه را مشخص کنید. کارشناسان مجموعه در کوتاه‌ترین زمان ممکن با شما تماس گرفته و به درخواست شما رسیدگی خواهند کرد.

خرید با وام دانش بنیان

نرخ تسهیلات نرخ ۱۰% تا ۱۴%

  • حداکثر مجموع زمان تنفس و بازپرداخت ۳ سال

  • تعیین زمان تنفس و بازپرداخت متناسب با مبلغ تسهیلات، جریان وجوه نقد و وضعیت مالی و اعتباری خریدار

  • هدف توسعه بازار محصولات دانش‌بنیان

  • میزان حمایت صندوق ۵۰% تا ۸۰% قیمت محصول متناسب با توان و نیاز شرکت متقاضی

ضوابط اختصاصی

  • اعطای این تسهیلات محدود به محصولات دانش‌بنیان شرکت‌ها است.

  • حداقل ۳۰ % مبلغ قرارداد به عهده خریدار است.

  • این تسهیلات به شرط اصالت معامله، عدم وجود ذینفع مشترک و عدم افزایش قیمت محصول به صورت صوری، تعلق می‌گیرد.

  • مبلغ تسهیلات به شرکت دانش‌بنیان (فروشنده) پرداخت می‌شود. تضامین و بازپرداخت تسهیلات برعهده خریدار است.

  • ارائه تسهیلات به خریداران دولتی یا نهاد عمومی غیردولتی مشروط به سپردن تضمین بانکی یا وثایق محکم امکان‌پذیر است.

مدارک

در اختیار داشتن پیش قرارداد یا صدور پیش فاکتور معتبر که در آن مقدار، قیمت واحد، قیمت کل، زمان تحویل و حتی‌الامکان شرایط تحویل، تعهدات طرفین، نحوه پرداخت وجه، آموزش، مکان نصب و راه‌اندازی (در صورت نیاز)، خدمات پس از فروش و … وجود داشته باشد.

برای دریافت اطلاعات فنی دستگاه های پرس برک مگاماشین روی دکمه زیر کلیک کنید

سوالات متداول در خصوص دستگاه های پرس برک

چرا از واژه “دستگاه خمکاری فلزات” به جای “پرس برک” استفاده نمیکنیم؟

کلمه “برک” به معنای کند کردن یا ترمز در هنگام حرکت است. در قرن ۱۵ معنی کلمه برک “ابزاری برای خرد کردن یا کوبیدن” بود.  واژه “برک” در طول زمان با واژه “ماشین” که برای خرد کردن دانه ها استفاده می‌شد، مترادف شد. بنابراین، هنگامی که مردم می‌خواهند “ماشین پرس” را بیان کنند، از ساده ترین عبارت یعنی “پرس برک” استفاده می‌کنند. از آن زمان این دو اصطلاح یک معنی مشترک پیدا کردند. برای سازندگان ورق‌های فلزی، همیشه به منگنه‌ها و قالب‌هایی که نیرو را بر ورق فلز وارد می‌کنند تا آن را خم کند، «پرس» می‌گویند. این جایی است که اصطلاح از آنجا می‌آید.

تفاوت خم کن برک CNC با PLC در چیست؟

در خم برک CNC داده‌هایی مانند زاویه خمش، ضخامت ورق، عرض و درجه خم توسط یک اپراتور آموزش دیده وارد یک کنترلر می‌شود و دستگاه به راحتی بقیه کارها را کنترل می‌کند

منظور از سیستم کرانینگ CROWNING در پرس برک های CNC چیست؟

در پرس برک هایی که عرض کار بیشتر میشود امکان خمیدگی و قوس در وسط قطعه وجود دارد. سیستم کرانینگ باعث برطرف کردن شکم دادن قطعه می گردد.

چرا از دستگاه های خمکن برک استفاده کنیم؟

وقتی صحبت از خم کردن ورق و صفحه فلزات به طول و زوایای دقیق می‌شود، هیچ دستگاهی بهتر از پرس برک وجود ندارد.  به عنوان یکی از تجهیزات مهم در صنعت فلزات، این دستگاه به عنوان خمکن آهن و خمکن استیل به تحویل قطعات سفارشی به طیف گسترده ای از صنایع از جمله خودروسازی، هوانوردی، کشاورزی، انرژی، نظامی، حمل و نقل ، آشپزخانه صنعتی، لوازم خانگی و … کمک می‌کند.  در صورتیکه سوالی در رابطه با قیمت خم برک یا نحوه فروش خم برک دارید، مشاوران ما منتظر شما هستند تا تجربیات خود را در اختیارتان قرار دهند. همچنین در صورت نیاز می‌توانید از خم برک دست دوم و پرس برک دست دوم و کارکرده استفاده نمائید.

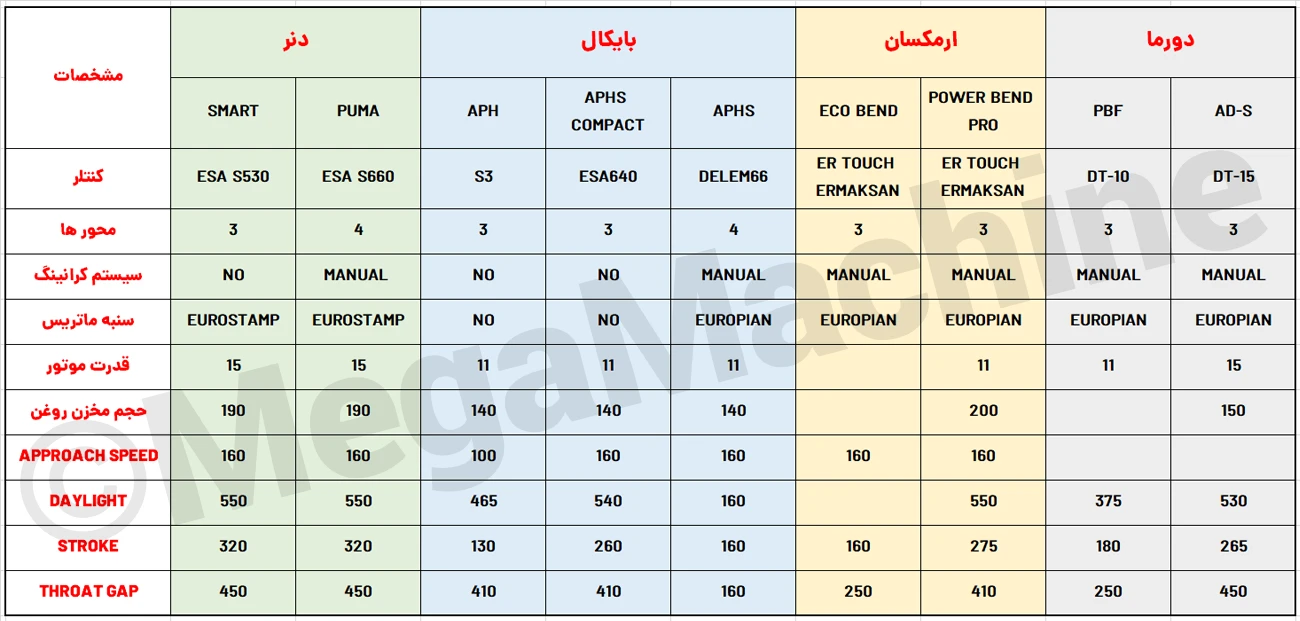

مگاماشین کدام برند پرس برک را می فروشد؟

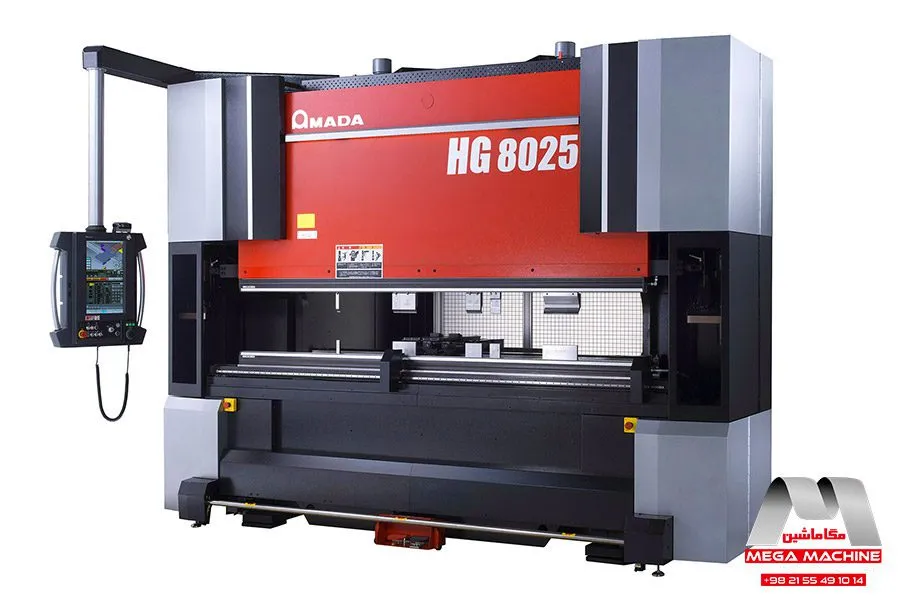

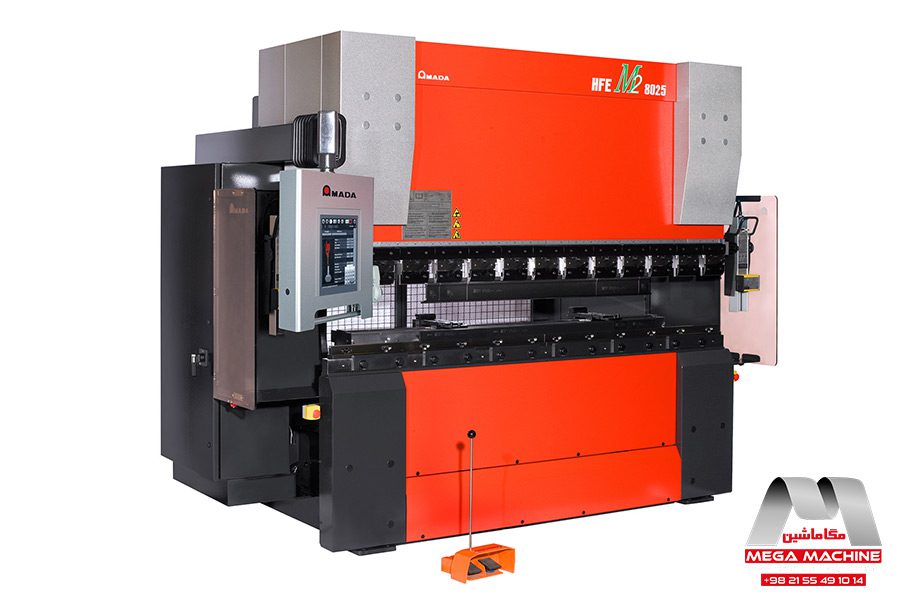

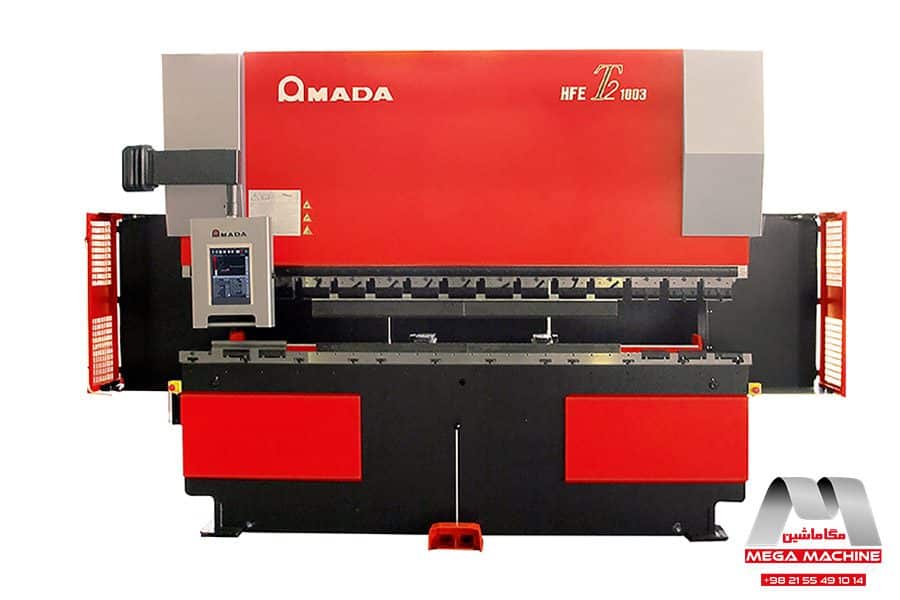

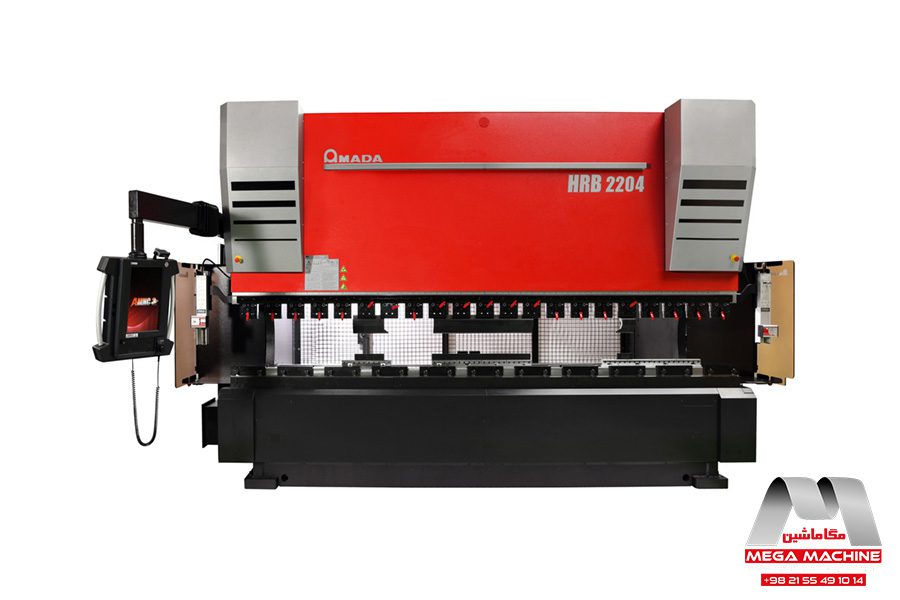

  • پرس برک اروپایی و ترک برند پرس برک آمادا AMADA

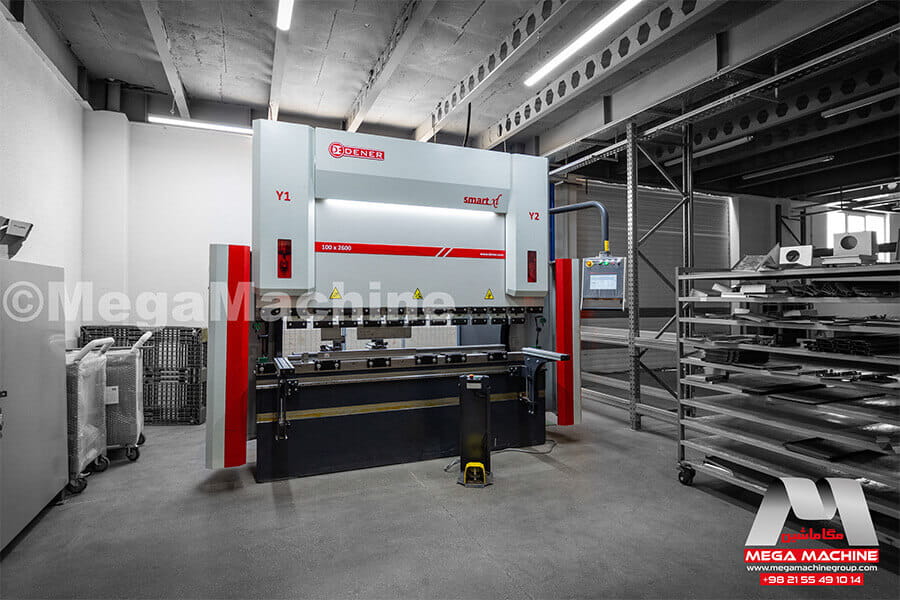

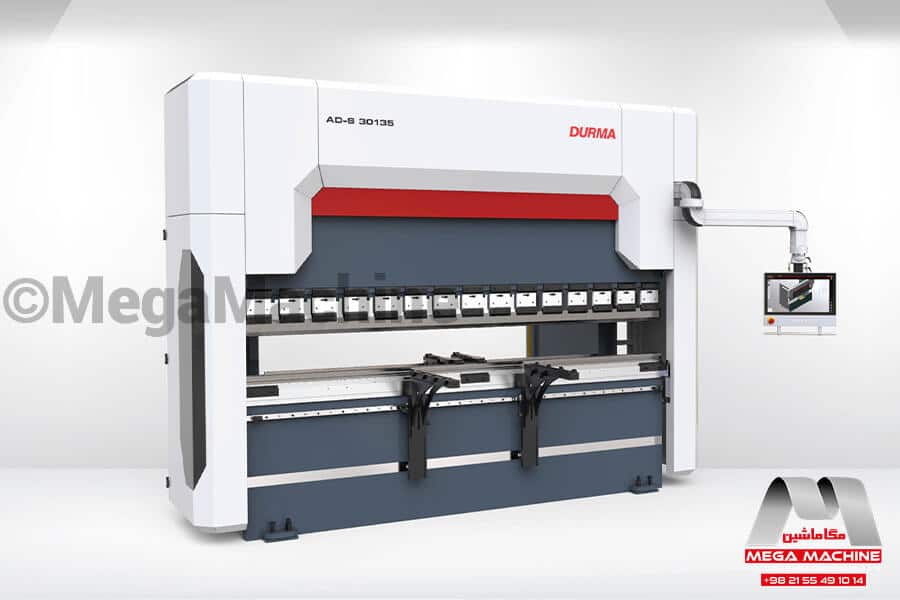

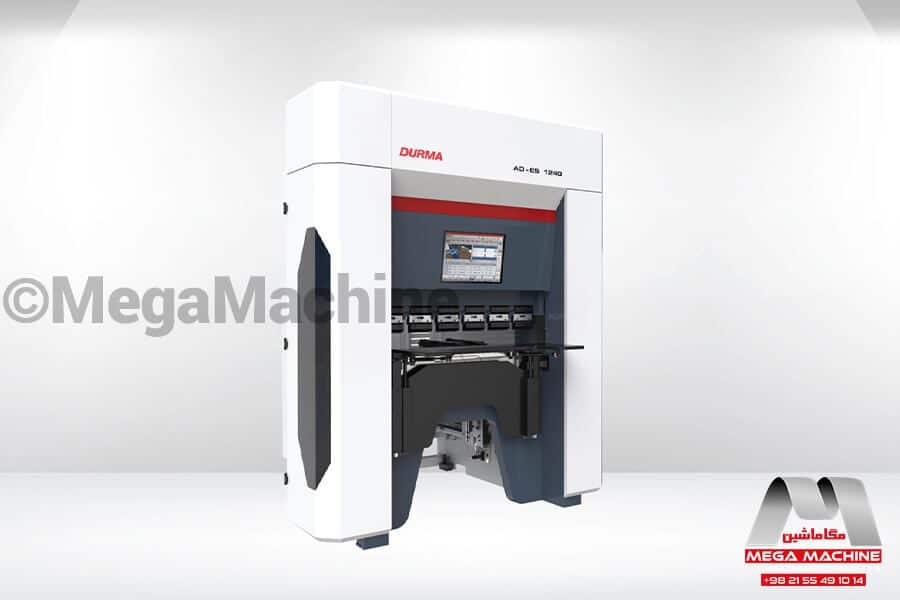

  • پرس برک دنر DENER

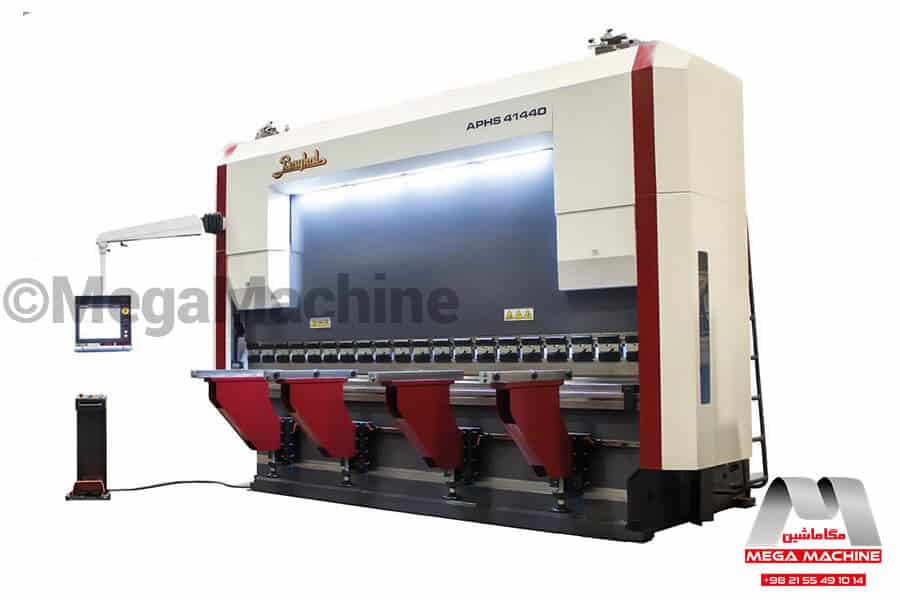

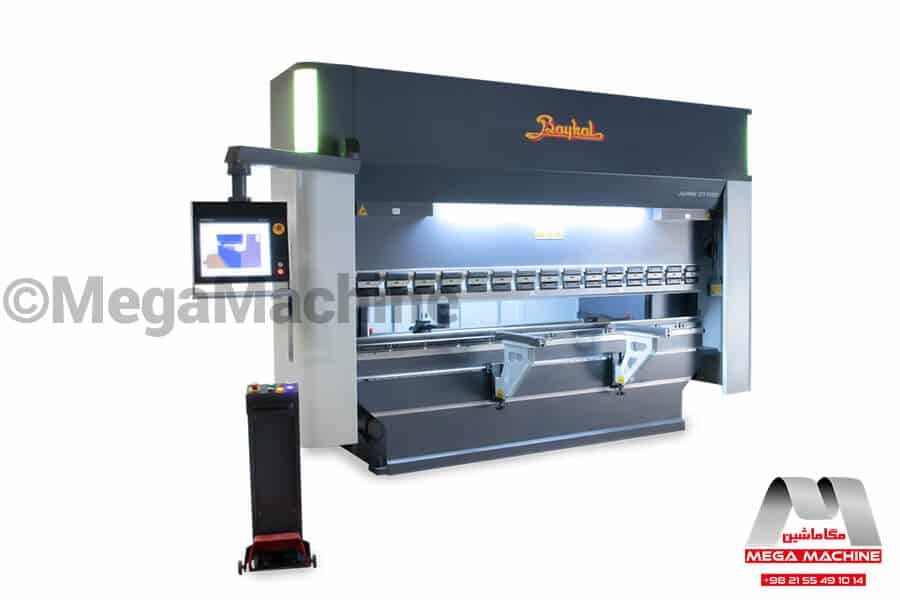

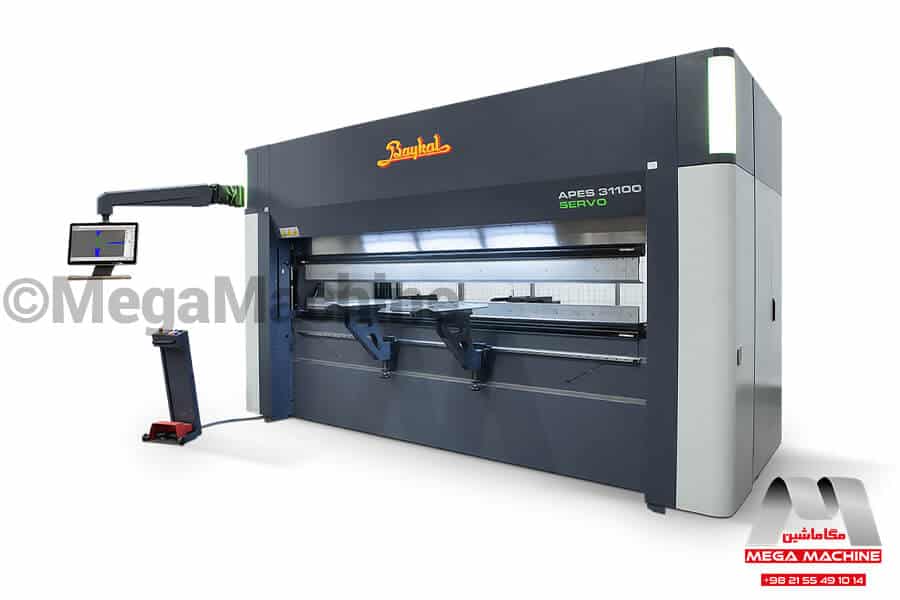

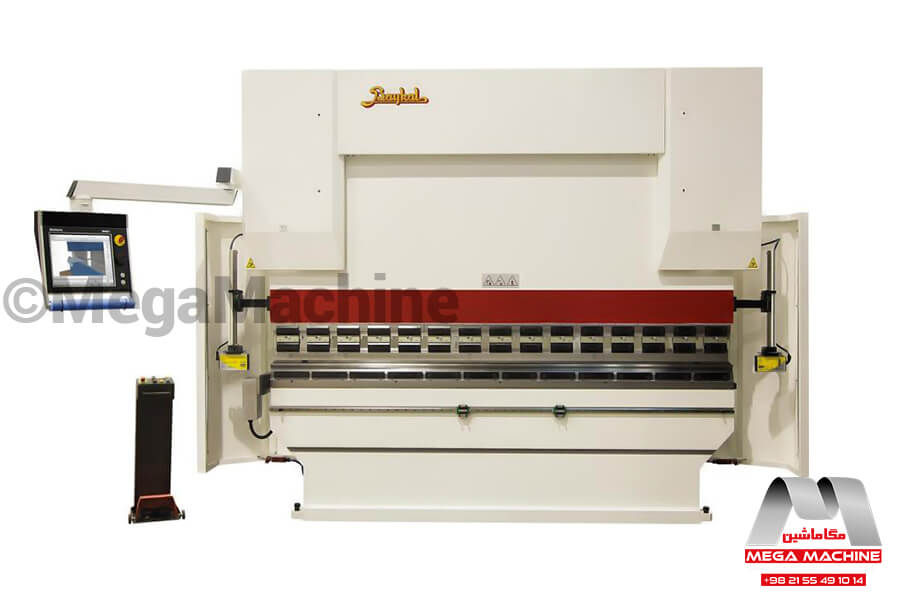

  • پرس برک بایکال BAYKAL پرس برک LVD
  • پرس برک سالواگینی SALVAGNINI

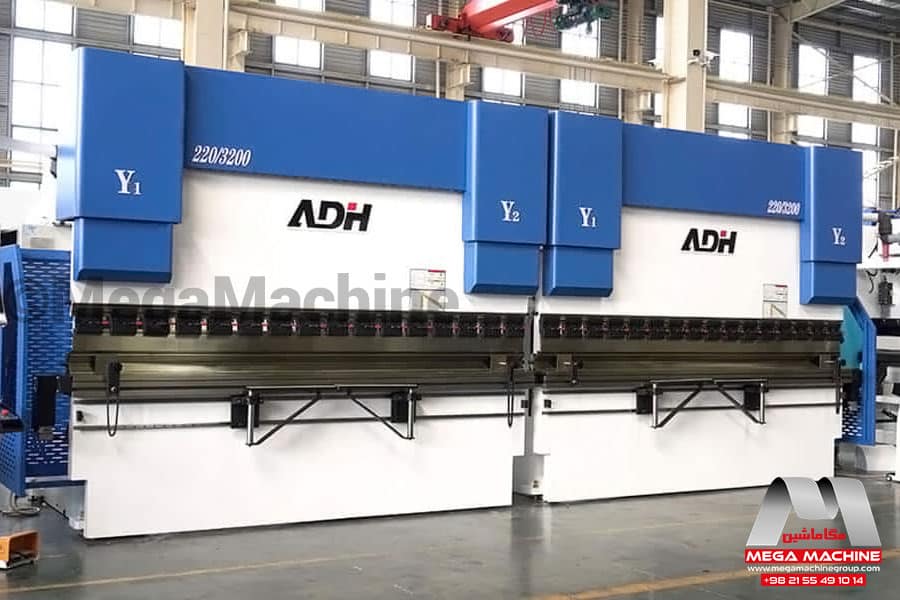

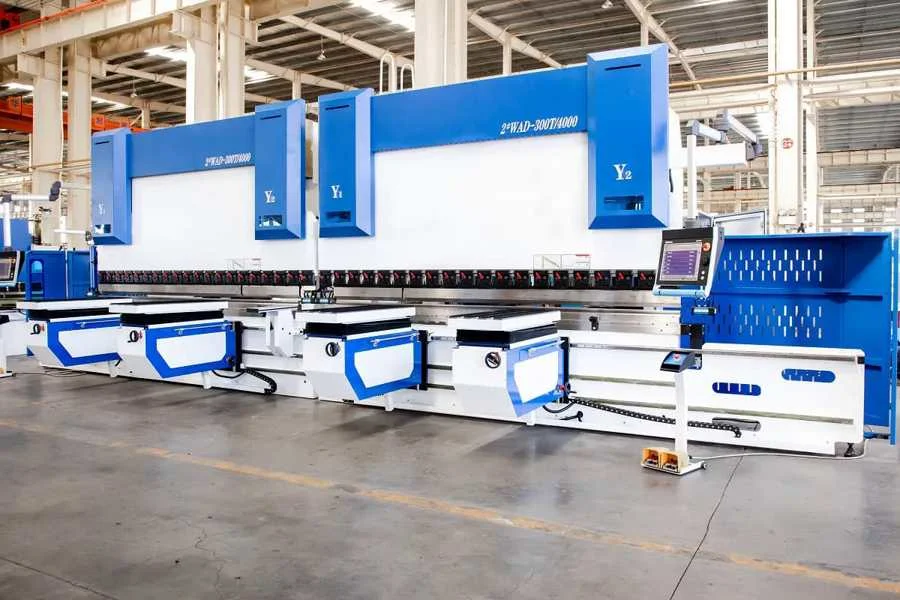

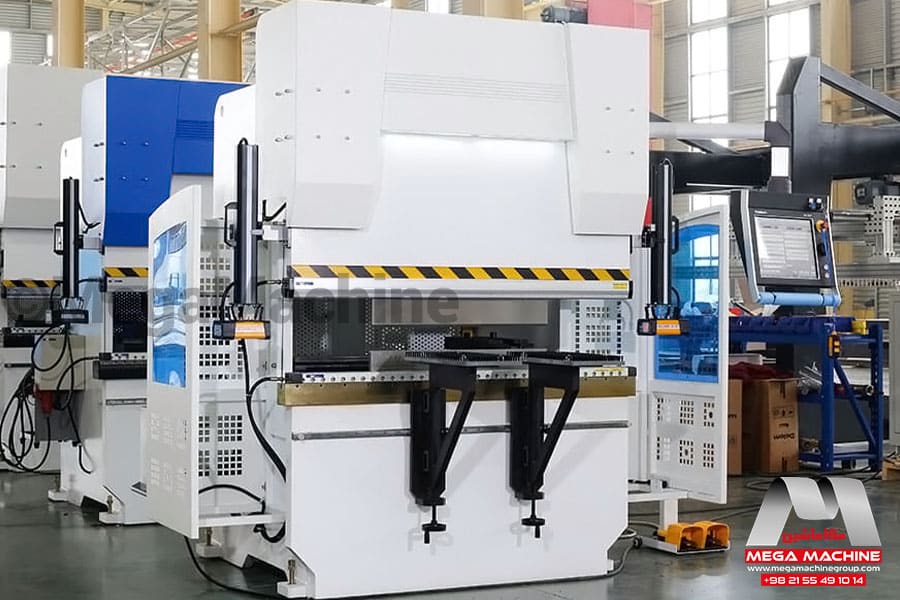

  • پرس برک های تاندم
  • پرس برک های برقی Servo

منظور از محور چهارم در پرس برک چیست؟

محور X که به صورت حرکت در محور X جلو و عقب قرار را جا به جا میکنند. محور های Y1و Y2 که به صورت حرکت در محور Y بالا و پایین حرکت میکنند . محور چهارم R میباشد که قرار عقب را بالا و پایین حرکت میدهد

تفاوت بین پرس بریک و دستگاه خم کن ورق دستی چیست؟

پرس برک همان دستگاه خم کن پیشرفته تر و برنامه پذیر میباشد که به صورت پرس برک PLC و CNC و SERVO مورد استفاده صنایع شیت متال قرار میگرد.

دستگاه های خم بریک مگا ماشین در چه متر و تناژی هستند؟

خمکن بریک 1.5 متری، 2 متری، 3 متری، 4 و 6 متری توسط مگاماشین عرضه می شود. همچنین این دستگاهها شامل 40،60،80،120،150،180،210،250،300،400،600 تن می باشد.
