دستگاه برش لیزر سه بعدی رباتیک صنعتی

راهنمای خرید چکی و اقساطی دستگاه برش رباتیک سه بعدی

خرید به روش نقدی با تخفیف عالی

مگا ماشین برای مشتریانی که به صورت نقد خرید خود را انجام می‌دهند تخفیفات ویژه‌ای در نظر گرفته است. درصد تخفیف در نظر گرفته شده با توجه به نوع دستگاه و هزینه تمام شده آن متغییر بوده و فرصتی برای چانه زنی! برای شما عزیزان فراهم خواهد کرد. برای کسب اطلاعات بیشتر و میزان تخفیف و سایر مزایای در نظر گرفته شده با شماره‌های درج شده در بالای صفحه تماس حاصل فرمایید. همچنین شما می‌توانید از طریق فرم مشاوره انتهای صفحه اطلاعات شخصی و نوع دستگاه را مشخص کنید. کارشناسان مجموعه در کوتاه‌ترین زمان ممکن با شما تماس گرفته و به درخواست شما رسیدگی خواهند کرد.

خرید به روش اقساطی (چکی)

مگا ماشین در جهت حمایت از تولید کنندگان داخلی محصولات خود را به صورت اقساط (چکی) نیز به فروش می‌رساند. مشتری گرامی در این روش شما درصدی از مبلغ کل پیش پرداخت را واریز کرده سپس الباقی مبلغ را به صورت چک و ماهیانه پرداخت می‌کنید. برای کسب اطلاعات بیشتر با شماره‌های درج شده در بالای صفحه تماس حاصل فرمایید. همچنین شما می‌توانید از طریق فرم مشاوره انتهای صفحه اطلاعات شخصی و نوع دستگاه را مشخص کنید. کارشناسان مجموعه در کوتاه‌ترین زمان ممکن با شما تماس گرفته و به درخواست شما رسیدگی خواهند کرد.

خرید با وام دانش بنیان

نرخ تسهیلات نرخ ۱۰درصد

  • حداکثر مجموع زمان بازپرداخت 2 سال
  • تعیین زمان تنفس و بازپرداخت متناسب با مبلغ تسهیلات، جریان وجوه نقد و وضعیت مالی و اعتباری خریدار
  • هدف توسعه بازار محصولات دانش‌بنیان
  • میزان حمایت صندوق 70 درصد قیمت محصول متناسب با توان و نیاز شرکت متقاضی

ضوابط اختصاصی

  • اعطای این تسهیلات محدود به محصولات دانش‌بنیان شرکت‌ها است.
  • حداقل ۳۰ % مبلغ قرارداد به عهده خریدار است.
  • این تسهیلات به شرط اصالت معامله، عدم وجود ذینفع مشترک و عدم افزایش قیمت محصول به صورت صوری، تعلق می‌گیرد.
  • مبلغ تسهیلات به شرکت دانش‌بنیان (فروشنده) پرداخت می‌شود. تضامین و بازپرداخت تسهیلات برعهده خریدار است.
  • ارائه تسهیلات به خریداران دولتی یا نهاد عمومی غیردولتی مشروط به سپردن تضمین بانکی یا وثایق محکم امکان‌پذیر است.

مدارک

در اختیار داشتن پیش قرارداد یا صدور پیش فاکتور معتبر که در آن مقدار، قیمت واحد، قیمت کل، زمان تحویل و حتی‌الامکان شرایط تحویل، تعهدات طرفین، نحوه پرداخت وجه، آموزش، مکان نصب و راه‌اندازی (در صورت نیاز)، خدمات پس از فروش و … وجود داشته باشد.

خدمات پیش و پس از فروش لیزر 3 بعدی

  • امروزه خدمات مشتریان (خدمات پیش و پس از فروش) به یکی از شاخص های اصلی برای خرید ماشین آلات به دلیل حساسیت دستگاه های صنعتی، ورود ماشین آلات با جدید ترین تکنولوژی های دنیا و نیاز به داشتن تخصص لازم  و کافی جهت کاربری از آن ها ، نیاز به تیم پشتیبانی یا خدمات پس از فروش حرفه ای به صورت دائم در کنار شما می باشد.
  • شرکت مگا ماشین با داشتن نیروهای فنی و تکنسین های خبره می تواند نیاز های مشتریان را قبل خرید و پس از خرید پاسخگو باشد.

خدمات مشتریان = ارتقای سطح رضایت مشتریان به وسیله آگاهی از انتظارات مشتری نسبت به دستگاه یا ماشین آلات

واحد مشتریان مگا ماشین شامل بخش مشاوره های قبل از خرید و مشاوره و آموزش های پس از خرید ماشین آلات ( خدمات پس از فروش) می باشد.

خدمات پیش از فروش لیزر 3 بعدی

  • مشاوره های رایگان
  • قرارهای حضوری در محل مشتری جهت سهولت ایشان در حمل و نقل
  • صحبت با مشتریان قبلی مگا ماشین
  • بازدید از دستگاه های فروخته شده در کارگاه مشتریان قبلی
  • بازدید از دستگاه ها و خط تولید در کارخانه مگا ماشین
  • امکان بازدید از ماشین آلات بروز دنیا در کارخانجات اصلی در کشور های اروپایی
  • برگزاری دوره های آموزش فنی جهت آشنایی با ماشین آلات پیش از خرید و ارائه گواهی
  • گوشه ای از خدمات مگا ماشین قبل از خرید دستگاه می باشد.

خدمات پس از فروش لیزر 3 بعدی

تمامی ماشین آلات مگا ماشین با گارانتی 12 ماهه و 10 سال خدمات پس از فروش به مشتریان ارائه می گردد زیرا امروزه با پیشرفت تکنولوژی و دانش های بروز در ساخت ماشین آلات از ساختار ساده در تولید به پیشرفته تغییر یافته اند در نتیجه با همان میزان آگاهی که در گذشته از ماشین آلات وجود داشته قطعا نیازمان برای بهره مندی و بکارگیری ماشین آلات جدید پاسخ داده نخواهد داد.

از همین رو تمامی تکنسین های فنی و تیم های پشتیبانی مگا ماشین تلاش خود را می کنند تا پاسخگوی نیاز مشتریان در جهت کاربری آسان با بیشترین بهره وری از ماشین آلات بروز دنیا باشند.

  • پشتیبانی جامع از مشتریان به صورت پرسش و پاسخ و رفع مشکلات در شبکه های مجازی و ارائه پشتیبانی آنلاین به صورت 24 ساعته و فوری (شناسایی نیاز و مشکلات فنی مشتریان و ارائه راهکار و پاسخگویی فوری)
  • اعزام تیم فنی و تکنسین های خبره مگا ماشین در کوتاه ترین زمان ممکن نزد مشتری در صورت بروز مشکل یا عدم توانایی کار با ماشین آلات
  • تامین قطعات اصلی و ضروری دستگاه جهت کوتاه شدن زمان خواب دستگاه ها و ماشین آلات ( داشتن انبار قطعات اصلی، ضروری ماشین آلات به صورت یدکی و همچنین ارتباطات گسترده با شرکت های خارجی و داشتن شرکت مستقر در کشور ترکیه جهل سهولت در واردات قطعات اصلی در کوتاه ترین زمان)
  • ارائه خدمات تخصصی تعمیر در داخل مجموعه و عدم نیاز به تعمیرات قطعات اصلی در خارج از مجموعه مگا ماشین ( به عنوان مثال کلین روم یا اتاق تمیز جهت سرویس هد دستگاه برش لیزر و …)
  • برگزاری دوره های آموزش فنی جهت آشنایی با ماشین آلات و چگونگی کارکرد با دستگاه پس از خرید و رفع ابهامات و ارائه گواهی
  • نصب و راه اندازی ماشین آلات به صورت تخصصی در محل مشتری
  • تامین قطعات اورجینال و اصلی ماشین آلات از معتبر ترین برند های دنیا
  • ارائه خدمات سرویس های دوره ای و نگهداری از ماشین آلات

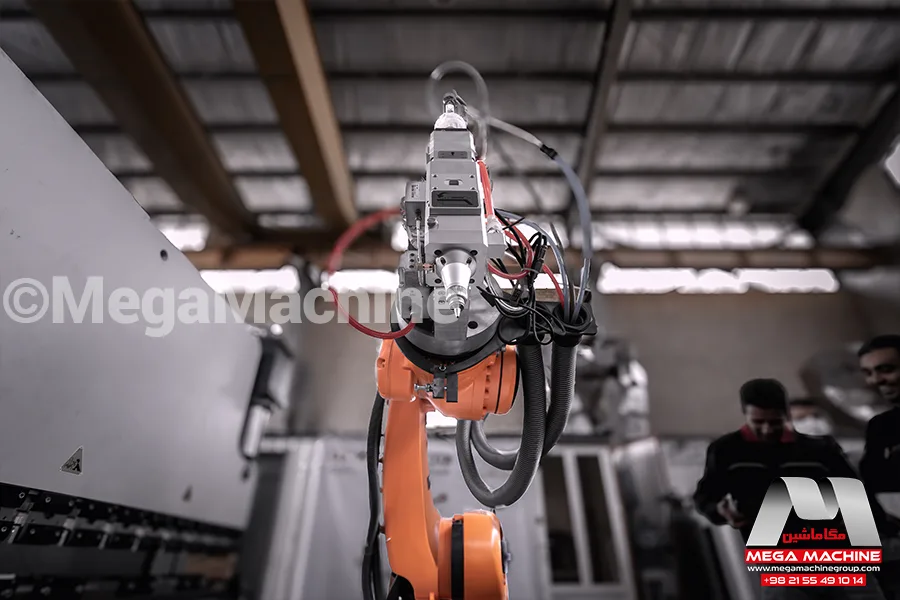

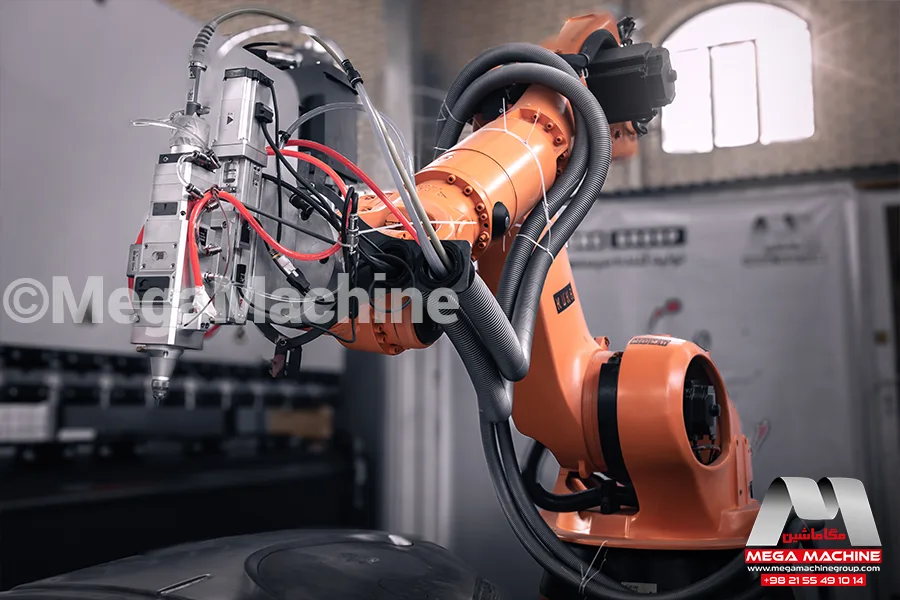

معرفی دستگاه برش لیزر فایبر سه‌ بعدی رباتیک

دستگاه برش لیزر سه‌ بعدی رباتیک با منبع لیزر فایبر برای پروفیل‌های سه‌ بعدی برش لیزر، برش فلز متحرک سه‌ بعدی انعطاف‌پذیر چند بعدی و چند زاویه‌ای توسعه‌یافته است و از یک ربات صنعتی (معمولاً با 6 محور) با یک هد برش لیزر سه‌بعدی که در انتهای بازوی (arm) ربات نصب شده است، تشکیل شده است. برش لیزر سه‌بعدی فلزات با بازوی رباتیک در قطعات فلزی منحنی سه‌بعدی، لوله‌های فلزی، قطعات خودرو، لوازم آشپزخانه، قطعات الکترونیکی استفاده می‌شود و هم اکنون با بهترین سیستم برش لیزر سه‌بعدی فلز برای فروش با قیمت مناسب در دسترس است.

  • دستگاه برش لیزر رباتیک سه بعدی قابلیت برش قطعات با زاویه های مختلف،اشکال هندسی مختلف و قطعات غیر استاندارد را دارا می‌باشد. ساختار بدنه دستگاه به صورت جرثقیلی بوده و با داشتن فضای بزرگ حرکت بازوی برش را انعطاف پذیر نموده است. دستگاه برش لیزر رباتیک یک فناوری بسیار پیشرفته بوده و بازوی برش آن قابلیت حرکت در ۶ محور به صورت کاملا کنترل شده و قابلیت برش تا ۳۶۰ درجه را دارد.

علاوه بر ربات و هد برش لیزر سه‌بعدی، اجزای دیگر دستگاه عبارت‌اند از:

  • منبع لیزر
  • سیستم انتقال گاز کمکی
  • محفظه

منبع لیزر

رایج‌ترین نوع فناوری لیزر برای استفاده لیزر فایبر به دو دلیل اصلی است:

انتقال تیغه لیزر در امتداد یک سیستم مفصلی، مانند یک ربات 6 محور، اگر از طریق فیبر نوری انجام شود، آسان‌تر است.
قطعات ماشین‌کاری شده (معمولاً لوله‌های خم شده، قطعات قالب‌گیری شده، هیدروفرم شده یا عمیق کشیده / استخراج شده) ضخامت محدودی دارند، معمولاً کمتر از 6 میلی‌متر (0.24 اینچ) و از طیف گسترده‌ای از مواد مانند فولاد ضدزنگ، آلیاژهای مس، آلومینیوم، تیتانیوم  و غیره ساخته می‌شوند.
ضخامت مواد نازک‌تر اجزای سه‌بعدی در مقایسه با سیستم‌های برش ورق فلز به لیزر با قدرت کمتری نیاز دارد. به‌طورکلی، برای دستگاه برش لیزر سه‌بعدی، هم با ربات یا سی‌ان‌سی 5 محور، منبع تغذیه معمولاً از 1 کیلووات تا 3 کیلووات است.

سیستم انتقال گاز کمکی

یک سیستم ربات برش لیزر نیز به سیستمی برای رساندن گاز کمکی نیاز دارد. این قانون خوبی است که سازندگانی را انتخاب کنید که بیش از یک کانال و مسیر را برای انواع مختلف گاز مانند نیتروژن، اکسیژن و غیره مجاز می‌دانند.

محفظه

طول موج لیزر منابع لیزر فایبر با منابع CO2 متفاوت است و نیاز به اقدامات احتیاطی خاصی دارد. در واقع، هنگام پردازش مواد با لیزر فایبر، یک محفظه ایمنی تایید شده برای محافظت از اپراتور مورد نیاز است.

انوع ربات های صنعتی برش لیزری

  • دکارتی یا ربات خطی
  • اسکارا SCARA
  • استوانه ای
  • دلتا
  • قطبی (کروی)
  • عمودی

صنایع مورد استفاده دستگاه لیزر سه بعدی

  • ربات‌های جابه جایی Handling
  • ربات‌های جوش Welding
  • ربات‌های رنگ‌آمیزی Painting
  • ربات‌های پرس و بسته‌بندی Palletizing
  • ربات‌های برش Cutting

مشخصات محصول ربات برش لیزر سه‌بعدی چیست؟

ربات برش لیزر سه‌بعدی نوعی سیستم برش لیزر 5 محور با بازوی رباتیک صنعتی، ژنراتور لیزر فایبر و هد برش، سیستم ردیابی با دقت بالا برای برش ورق فلز و لوله انعطاف‌پذیر در ضخامت‌های مختلف با چند جهت و چند زاویه است.

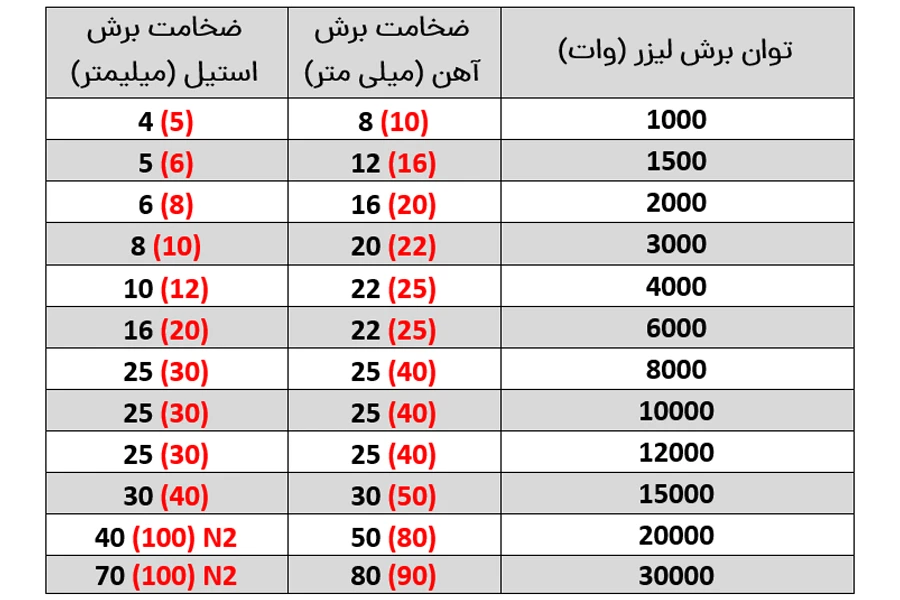

شما می‌توانید باتوجه‌به ضخامت ورق‌های فلز، توان‌های لیزر فایبر مختلف را انتخاب کنید. منبع تغذیه ژنراتور لیزر فایبر سه‌بعدی شامل 1000 وات، 2000 وات، 3000 وات و سایر مشخصات است. سیستم‌های خنک‌کننده مختلفی برای لیزرهای با توان‌های مختلف برای اطمینان از عملکرد طبیعی لیزرها مجهز شده‌اند. درعین‌حال، باتوجه‌به شعاع کار بازوی مکانیکی و اندازه قسمتی که باید برش داده شود، باید طول مناسبی از لیزر انتقال فیبر نوری انتخاب شود تا نیازهای برش شما را برآورده کند. گاز کمکی مورد استفاده برای دستگاه برش لیزری فایبر رباتیک سه‌بعدی 99.99٪ اکسیژن است که دقت برش، سرعت و اثربخش‌بودن برش را تا حد زیادی بهبود می‌بخشد.

مزایای دستگاه برش لیزر رباتیک سه‌بعدی 5 محور صنعتی

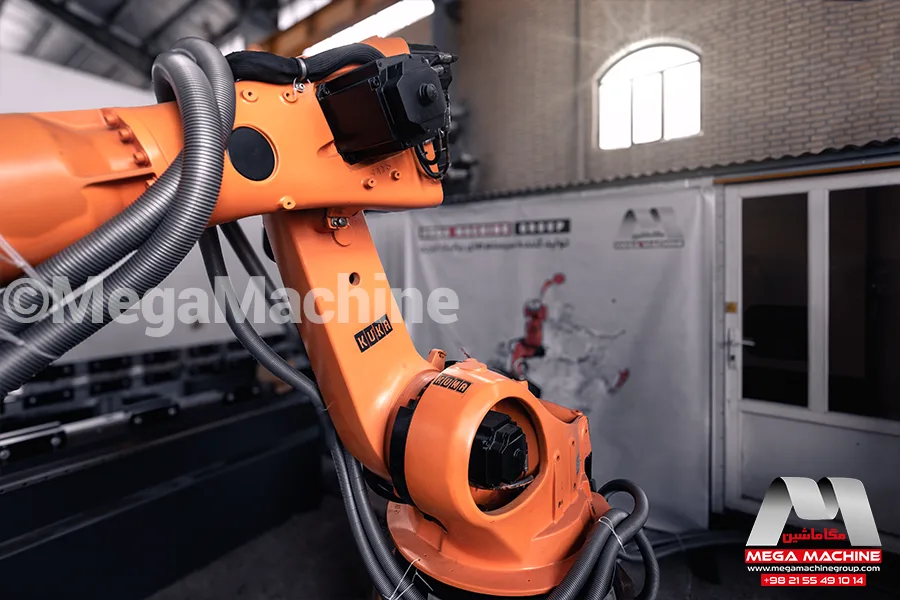

بازوی رباتیک صنعتی به دستگاه برش لیزر سه‌بعدی کمک می‌کند تا برش متحرک سه‌بعدی انعطاف‌پذیر چند بعدی و چند زاویه‌ای را برای فلزات با ضخامت‌های مختلف انجام دهد.

  •  دستگاه برش لیزر سه‌بعدی کاملاً با ربات صنعتی و فناوری برش لیزر فایبر ادغام شده است که می‌تواند تولید خودکار را به حداکثر برساند. این نشان‌دهنده فناوری برتر برش لیزر است.

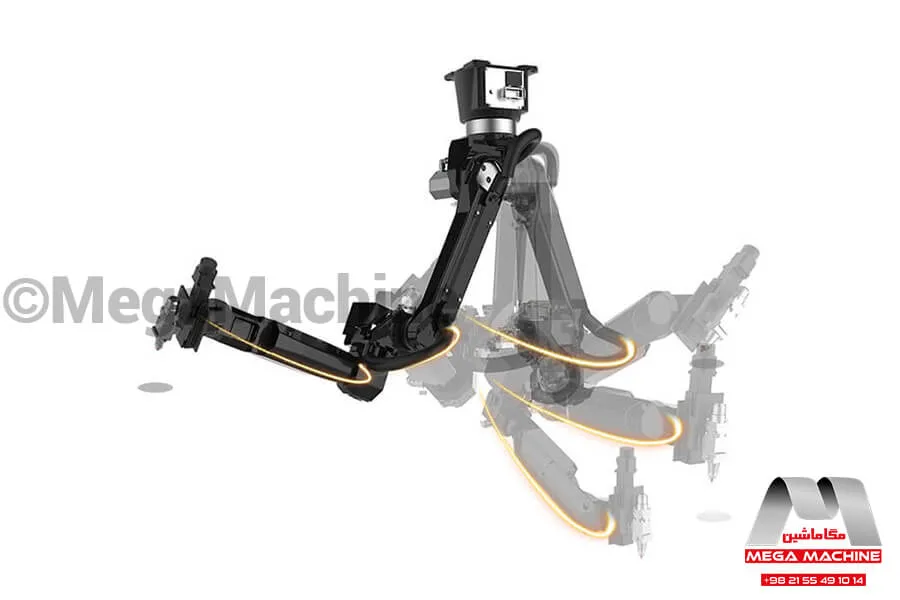

  •  هماهنگی 5 محوری یا 6 محوری باعث ایجاد یک منطقه کاری بزرگ می‌شود که به مسافت طولانی دسترسی دارد، علاوه بر این، دارای توانایی زیادی در پوشش‌دادن /تولید کردن و ظرفیت باربری بالا برای اطمینان از فرایند برش در طول مسیر 3 بعدی در فضای کار است.
  •  باتوجه‌به باریک بودن مچ دست ربات و ساختار جمع‌وجور، بنابراین دستگاه برش لیزر رباتیک 3 بعدی می‌تواند عملیات با عملکرد بالا را در یک فضای محدود تحقق بخشد.
  •  سرعت برش لیزر را می‌توان برای دستیابی به بهترین دقت ماشین‌کاری با عملکرد بالا تنظیم کرد.
  •  طول عمر طولانی، فواصل طولانی‌مدت تعمیر و نگهداری روتین، نویز پایین.
  •  بازوی رباتیک را می‌توان با ترمینال دستی کنترل کرد.
  •  بسته‌بندی، جابه‌جایی، جوشکاری و سایر عملکردها را می‌توان با تغییر سخت‌افزار و اصلاح برنامه محقق کرد.
  • از دیگر اجزای دستگاه می‌توان به چیلر برای خنک‌کردن منبع لیزر و دستگاه دود گیر که گاهی باید مجهز به سیستم توزیع ولتاژ بالا (upstream) برای حذف دود و گردوغبار باشد می‌توان اشاره کرد.
  • سیستم‌های برش لیزر رباتیک شامل اجزای زیادی هستند به همین دلیل است که با هدف کاهش سطح اشغال شده توسط یک قطعه در روی تخته و میزان انتشار کربن (footprint) ، برخی از تولیدکنندگان درحال‌توسعه سیستم‌هایی هستند که بسیار فشرده، اما همچنین بسیار انعطاف‌پذیر هستند.

پارامترهای فنی دستگاه برش لیزر رباتیک سه‌بعدی

پارامترهای فنی دستگاه برش لیزر رباتیک سه‌بعدی 5 محور صنعتی برای فلزات براساس جدول زیر تقسیم بندی شده اند

مدلST-18R
منبع لیزرRaycus (IPG, MAX, RECI for Option)
توان لیزر1000W (1500W, 2000W, 3000W for Option)
طول موج لیزر1080nm
رباتFANUC Robot
سیستم محرکJapan Yaskawa Servo Driver
هد لیزرRaytools 3D Laser Head
دقت موقعیت‌یابی/مکان‌یابی مکرر0.05mm
فرمت گرافیکی پشتیبانی شدهAI, PLT, DXF, BMP, DST, DWG, LAS, DXP
نصب و راه‌اندازیFloor stand/ Inversion type / wall-mounted (پایه کفی/ نوع وارونگی / دیواری)

سیستم کمکی و پشتیبان برای دستگاه برش لیزر رباتیک سه‌بعدی صنعتی

سیستم خنک‌کنندهچیلر حرارت دوگانه / مضاعف با سیستم تصفیه
سیستم خنک‌کننده منبع لیزرتهویه مطبوع
سیستم گاز کمکیسه منبع گاز فشار دوگانه
هد برش لیزرCapacitive follow-up focus

کاربردهای دستگاه برش لیزر سه‌بعدی صنعتی با بازوی رباتیک برای فلزات

  • همانند سیستم‌های برش لیزری 5 محور، ربات‌های برش لیزری سه‌بعدی به طور گسترده در بسیاری از بخش‌های کاربردی مورد استفاده قرار می‌گیرند. حتی اگر بخش‌های کاربردی هر دو این فناوری‌ها تقریباً یکسان باشند، تفاوت‌های واقعی وجود دارد.
  • برش لیزر سه‌بعدی رباتیک برای برش فلز و قالب‌گیری فولاد کربنی، فولاد ضد زنگ، فولاد نرم، آلومینیوم، آلیاژ، مس، آهن، برنج با مزیت سرعت بالا، دقت بالا، راندمان بالا و عملکرد هزینه بالا در دسترس است. این دستگاه برش لیزر سه‌بعدی اولین دستگاه برش فلزات است که برای صنعت فلزکاری در نظر گرفته شده است.

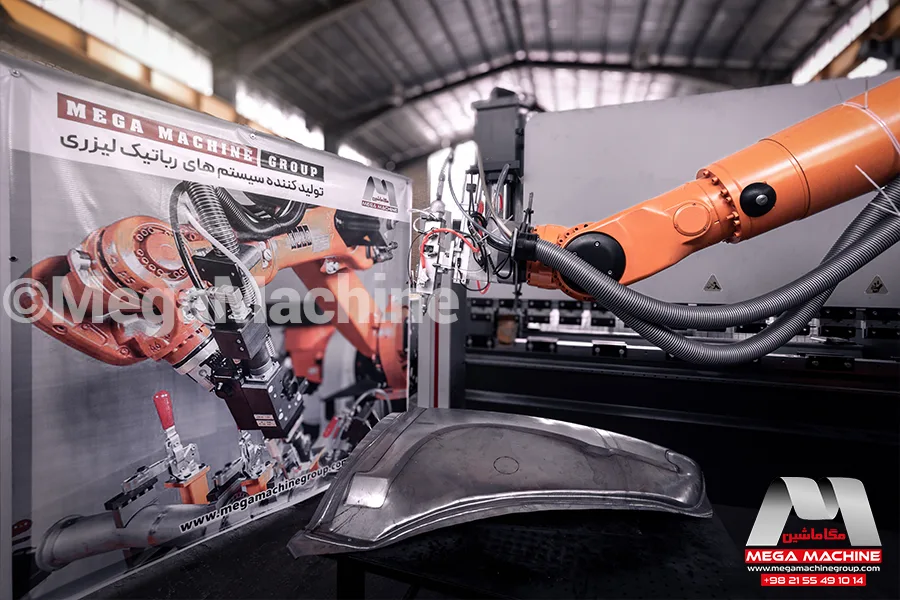

  • دستگاه برش لیزر سه‌بعدی رباتیک را می‌توان برای پروفیل‌های مختلف از جمله قطعات فلزی منحنی سه‌بعدی، لوله‌های گرد، لوله‌های مربعی، لوله‌های مستطیلی یا لوله‌های مثلثی، لوله‌های بیضی استفاده کرد.
  •  دستگاه برش لیزر 5 محور سه‌بعدی رباتیک به طور گسترده در قطعات الکترونیکی، قطعات خودرو، فناوری هوافضا، ساخت هواپیما، ساخت موشک، ساخت ربات، ساخت آسانسور، ساخت کشتی، برش ورق فلز، ظروف آشپزخانه، لوله‌های خنک‌کننده و تهویه، صنایع فلزی، صنایع ورزشی، و سایر صنایع استفاده می‌شود.

خودرو سازی، موتورسیکلت سازی و هوافضا

در بخش‌هایی مانند خودرو، موتورسیکلت و هوافضا، مدل‌سازی سه‌بعدی و تحلیل FEM نحوه طراحی و ساخت قطعات را تغییر داده است. تعداد قابل‌توجهی از قطعات مکانیکی مرسوم با پروفیل‌های سه‌بعدی پیچیده؛ مانند خم، هیدرو فرم شده، قالب شده، لوله‌های ریخته‌گری شده یا مجموعه‌های از قبل جوش داده شده جایگزین شده‌اند. تمرکز زیادی برای طراحی اجزای سبک‌تر و کاهش تعداد قطعاتی که یک مونتاژ از آن‌ها ساخته می‌شود، به‌منظور استفاده بهتر از مواد و دستیابی به عملکرد بیشتر، وجود دارد.

استفاده از ربات روی این نوع قطعات می‌تواند راهکار معتبری برای مشکل پیچیدگی هندسی قطعه به لطف 6 محور ربات، هد برش لیزر سه‌بعدی که می‌تواند آزادانه به هر نقطه از قطعه برسد باشد.

پیمانکاران

 بخش دیگری که ممکن است از سیستم‌های برش لیزر سه‌بعدی استفاده شود، بخش پیمانکاران است. در واقع، استفاده از ربات‌ها در این بخش هنوز بسیار محدود است، عمدتاً به دلیل مشکل انعطاف‌پذیری تولید که یک کیفیت ضروری برای یک پیمانکار است.

 سیستم برش لیزر سه‌بعدی رباتیک مناسب برای این نوع تولید باید به‌راحتی قابل‌برنامه‌ریزی باشد، قابلیت راه‌اندازی برنامه قطعه را به‌صورت مستقیم و سریع در دستگاه داشته باشد و سیستم به‌راحتی قابل‌دسترسی باشد. با درنظرگرفتن این عوامل، برخی از سازندگان ماشین‌ابزار و سیستم‌های برش لیزر سه‌بعدی، سیستم‌های فشرده و دستگاه انحراف سنج زاویه را برای برش لیزر سه‌بعدی با روبات‌ها توسعه داده‌اند. یک دستگاه رباتیک قادر است فرایندهای برش بسیار پیچیده را انجام دهد و تولید را به‌سرعت تغییر دهد و انعطاف‌پذیری مورد نیاز پیمانکاران را فراهم کند.

آیا برش لیزر رباتیک می‌تواند انعطاف‌پذیر باشد؟

چگونه یک سیستم برش لیزر رباتیک را انتخاب کنیم که انعطاف‌پذیر نیز باشد؟ برای دستیابی به این هدف نکات کلیدی زیر را در نظر بگیرید:

  • نرم‌افزار برنامه‌نویسی
  •  برای برنامه‌ریزی سریع یک عملیات جدید، نرم‌افزار باید بتواند یک دسته تولید جدید را به‌صورت آفلاین برنامه‌ریزی کنید، درحالی‌که دستگاه در حال پردازش دسته دیگری است.
  • فایل‌های سه‌بعدی را از نرم‌افزار CAD شخص ثالث وارد کنید.
  •  به‌سرعت مسیرهای برش را شناسایی کنید.
  •  شناسایی و حل محدودیت‌های بالقوه و بهبود چرخه کار به روشی ساده و شهودی.
  •  چرخه کاری خود را شبیه‌سازی کنید و تولید را با خیال راحت شروع کنید.

راه‌اندازی مستقیم در دستگاه لیزر رباتیک

هنگامی که برنامه به‌صورت آفلاین توسعه داده شد، به دستگاه پس پردازنده محول می‌شود. یک سیستم انعطاف‌پذیر به شما امکان می‌دهد تا تغییرات زیادی را مستقیماً در ماشین انجام دهید و این برای توسعه نمونه‌های اولیه یا تولیدات دسته‌ای کوچک ضروری است.

 یک سیستم برش لیزر انعطاف‌پذیر به طور خودکار پارامترهای برش را بر اساس تعدادی از عوامل از جمله سرعت برش، ضخامت، نوع ماده برش و شیب هد برش لیزر سه‌بعدی بهینه می‌کند.

اجزای اصلی برش CNC سه بعدی

سورس / رزوناتور

سورس دستگاه برش لیزر دستگاهی است که تولید کننده نور لیزر بوده و حکم موتور ماشین را دارد و جزو قسمت های اصلی و گران قیمت دستگاه برش لیزر می باشد. جریان الکتریکی عبوری از یک سری دیود باعث شده تا نوری ساطع شده و به اتم عنصری خاص برخورد می کند که باعث برانگیخته شدن آن می گردد. برگشت اتم ها به حالت عادی باعث ساطع شدن نور خواهد شد که همان نور لیزر است. در حال حاضر، برند های وارداتی سورس دستگاه برش لیزر، شامل سورس آی پی جی IPG، سورس ROFIN، سورسSPI و … می باشد. با توسعه تکنولوژی، سورس ریکاس RAYCUS و سورس مکس Max ساخت کشور چین نیز شناخته شد.

استابلایزر

این دستگاه جهت جلوگیری از نوسان و پرش های ناگهانی برق شهری V220 و برق سه فاز برای محافظت از کلیه ی لوازم برقی و صنعتی مورد استفاده قرار می‌گیرد این استابلایزر با داشتنسیستم میکروپروسسوری ولتاژ ورودی را اندازه گیری کرده و با توجه به کاهش یا افزایش ولتاژ در ورودی را تشخیص داده و در خروجی ولتاژ ۲۲۰V یا ۳۸۰Vثابت با دقت %۱ و به صورت خطی و پیوسته در خروجی ارائه می‌دهد و همچنین با داشتن هسته ی حلقوی از جنس مس و جاروبک ذغال با چرخش بر روی سطح هسته ی حلقوی خروجی ثابت ارائه می‌دهد

هد برش

هد برش، قسمت خروجی نور لیزر است که از یک نازل، چندین لنز متمرکز کننده و سیستم فوکوس نور لیزر تشکیل شده است. هد برش به یک ریل و سروموتور متصل شده است و به وسیله آن در جهت محور z جابجا می­گردد. وجود یک سنسور در کناره ی هد برش باعث شده تا فاصله از سطح قطعه کار به طور پیوسته و لحظه ­ای کنترل و سیگنال به کنترلر ارسال می گردد. در پی ارسال این سیگنال، فرمان جابجایی هد برش به سروموتور ارسال و تنظیم ارتفاع انجام می گیرد.

کنترلر دستگاه

سیستم کنترل، یک سیستم عامل در دستگاه لیزر جهت کنترل حرکت در جهات مختلف x و y و z و همچنین کنترل توان خروجی لیزر بوده و کیفیت آن تعیین کننده ثبات عملکرد دستگاه لیزر می ­باشد. در دستگاه های لیزر از دو کنترلر جدا استفاده شده است. یکی از کنترلرها، وظیفه کنترل کردن حرکت هد برش در جهات X و Y، گاز خروجی برش، توان نور لیزر و … بر عهده دارد. کنترلر دیگر یک کنترلر مدار حلقه بسته بوده و وظیفه کنترل ارتفاع هد برش را دارد. متداولترین نرم افزار مورد استفاده جهت برنامه دادن به دستگاه، استفاده از نر م افزار CYPCUT بوده که به خوبی با کنترلرها ارتباط برقرار می­کند.

لنزهای دستگاه

پس از انتقال نور لیزر توسط فیبر نوری، لازم است نور در یک نقطه متمرکز شده تا انرژی کافی برای برش، در آن نقطه فراهم گردد. وظیفه هدایت و متمرکز نمودن نور لیزر در دستگاه برش لیزر توسط چندین لنز انجام میگردد. لنزها در داخل هد برش تعبیه شده است. لنزهای لیزری اغلب در کلیه دستگاه های برش لیزر استفاده می شوند که شامل لنز کولیماتور (همراستا کننده)، لنز فکوس (متمرکز کننده) و لنز های محافظ (پراتکتیو لنز) می باشد.

میز کار و کاور

میز کار قسمتی است که ورق روی آن قرار گرفته و هد برش، امکان حرکت و جابجا شدن دارد. کناره­ های میز کار، ریل ­های دقیق و دنده شانه­ ای قرار گرفته که با سروموتورها درگیر شده و امکان جابجایی دقیق هد برش را فراهم می­ آورد. قطعه کار نیز با استفاده از پلیت­ هایی که به صورت دندانه اره­ ای برش خورده­ اند نگه داشته می­ شود. همچنین به منظور جابجایی راحتتر ورق، از ساچمه های مقید در لبه های میز کار استفاده شده است. در برخی از دستگاه های با توان برش بالا، به علت ایمنی بالا، میز کار در یک کابین قرار گرفته تا اوپراتور در معرض اشعه لیزر قرار نگیرد. همچنین در برخی از دستگاه های لیزر، میز کار قابل تعویض بوده و سرعت تعویض ورق جهت برش را افزایش می­دهد.

سرو موتور

(Servo Motor) به صورت کلی یک الکترو موتور هست که یک سری مدارات الکترونیکی مانند درایو ها در کنار آن قرار دارد و الکترو موتور حاوی شفت عمل گردش را به عهده دارد و تجهیزات الکترونیکی هم وظیفه دقت دادن به الکترو موتور را بر عهده دارند و این دقت شامل کنترل زاویه، کنترل شتاب، کنترل سرعت و … می شود. سروموتورها حرکت هد برش در سه جهت X,Y و Z را انجام می­دهند.

چیلر

در حین فرآیند برش دستگاه لیزر، مقداری از انرژی الکتریکی صرف شده جهت تولید نور لیزر، به گرما تبدیل می­گردد. وجود ۴ سنسور کنترل دمایی در داخل سورس لیزر کمک میکند تا دمای سورس لیزر پیوسته کنترل شده و از آسیب رسیدن به سورس لیزر جلوگیری شود.

سوالات متداول در خصوص دستگاه برش لیزر

 لیزر ربات های جا به جایی یا هندلینگ Handling چیست؟

Material handling از قابلیت ربات برای انتقال اشیا استفاده می‌کند. با قرار دادن ربات در انتهای بازو (به عنوان مثال گیره) ، ربات می‌تواند به طور موثر و دقیق محصول را از یک مکان به مکان دیگر منتقل کند. جابجایی خودکار قطعات باعث سهولت و سرعت انتقال و مراحل ساخت می‌شود، فرآیند تولید را بهینه می‌کند و زمان تولید را کاهش می‌دهد.

 لیزر ربات های برش Cutting چیست؟

دستگاه برش لیزری رباتیک سه بعدی با سورس لیزر مجهز به ربات صنعتی برای برش فلزی دینامیکی انعطاف پذیر سه بعدی و چند زاویه ای است. برش لیزری فلزی سه بعدی با بازوی رباتیک به طور گسترده ای جهت برش قطعات فلزی منحنی سه بعدی ، لوله های فلزی ، قطعات خودرو ، ظروف آشپزخانه ، قطعات الکترونیکی و … استفاده می‌شود.

 لیزر ربات‌های جوش Welding چیست؟

جوشکاری با ربات به فیدر سیم (سیم پرکننده) کار نیاز دارد. یک تورچ با حرارت بالا در انتهای بازو فلز را ذوب می‌کند تا فرآیند جوشکاری امکان پذیر گردد. ابزار موجود در بازوی رباتیک برای ذوب فلز گرم می‌شود تا قطعات مورد نظر به هم متصل شوند. در صورت نیاز سیم فلزی بیشتری را به بازو و مشعل منتقل می‌کند.

آیا برش لیزری سه بعدی مقرون به صرفه است؟

دستگاه برش لیزر ربات سه بعدی برای کارگاه های کوچک به دلیل بالا بودن مبلغ ربات و هزینه های نگه داری به صرفه نیست ولی برای کارخانه هایی که تولیدات انبوه و شیفت های کاری زیادتری دارند به دلیل کاهش در تعداد نیروهای انسانی به صرفه خواهد بود.
